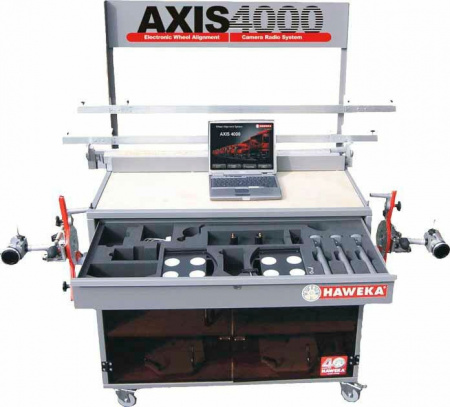

HAWEKA AXIS4000 – Мобильная компьютерная система с электронными камерами для комплексной диагностики и регулировки углов установки колес (УУК) коммерческого транспорта.
Этот стенд является результатом многолетних исследований и инновационных разработок HAWEKA в области мобильных измерений для коммерческой техники. AXIS4000 предназначен для высокоточного и оперативного измерения всех ключевых параметров шасси грузовых автомобилей, автобусов, полуприцепов, прицепов и легких грузовиков.
Фундаментальный метод измерения – относительно центральной оси:
В отличие от большинства систем, AXIS4000 использует уникальную запатентованную методику, где все измерения производятся относительно геометрической (центральной) оси движения транспортного средства, а не относительно одной из колесных осей. Это обеспечивает:
- Непревзойденную точность: Гарантирует корректную геометрию всего шасси.
- Точное выставление центрального положения рулевого механизма: Критически важная процедура для управляемости и безопасности.
- Реальную экономию: Правильная регулировка снижает расход топлива, неравномерный износ шин, нагрузку на компоненты рулевого управления и повышает комфорт водителя.
Ключевые технические особенности и преимущества:
- Комплексные Измерения УУК: Быстрое и точное измерение:
- Общее и индивидуальное схождение (Total & Single Toe)
- Центральное положение рулевого механизма (Steering Gear Middle Position)
- Развал (Camber)
- Продольный наклон оси поворота (Caster)
- Поперечный наклон оси поворота (KPI / SAI)
- Расхождение колес в повороте (Toe-out-on-turns)
- Максимальный угол поворота колес (Max. Steering Angle)
- Угол тяги движения (Thrust Angle)
- Перекос и смещение осей (Axle Offset & Out of Squareness)
- Измерение без компенсации биения и вывешивания:
- Революционная технология: Не требуется процедура компенсации биения дисков, что экономит время и исключает ошибки.

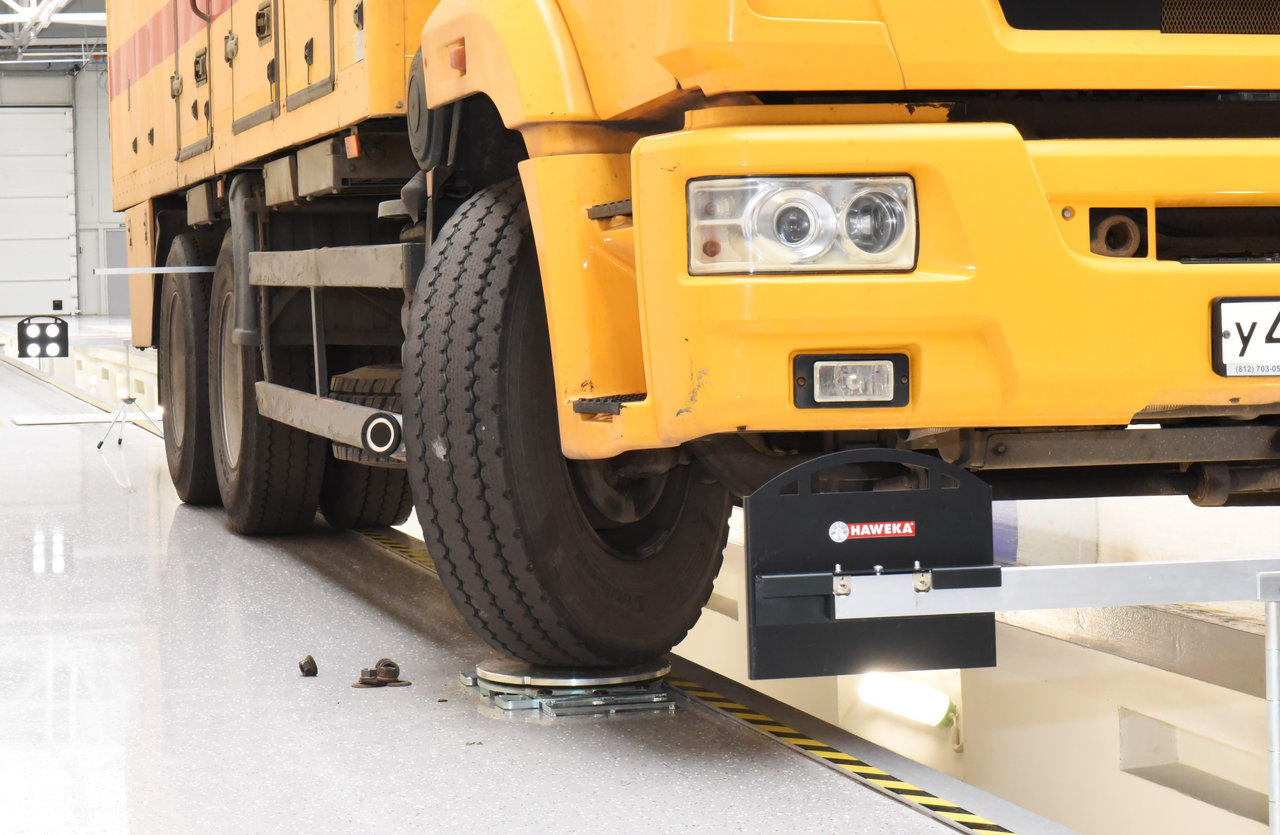

- Измерение в рабочем состоянии: Автомобиль не нужно вывешивать. Измерения проводятся при естественной нагрузке на подвеску, что обеспечивает максимальную точность данных в реальных условиях эксплуатации.

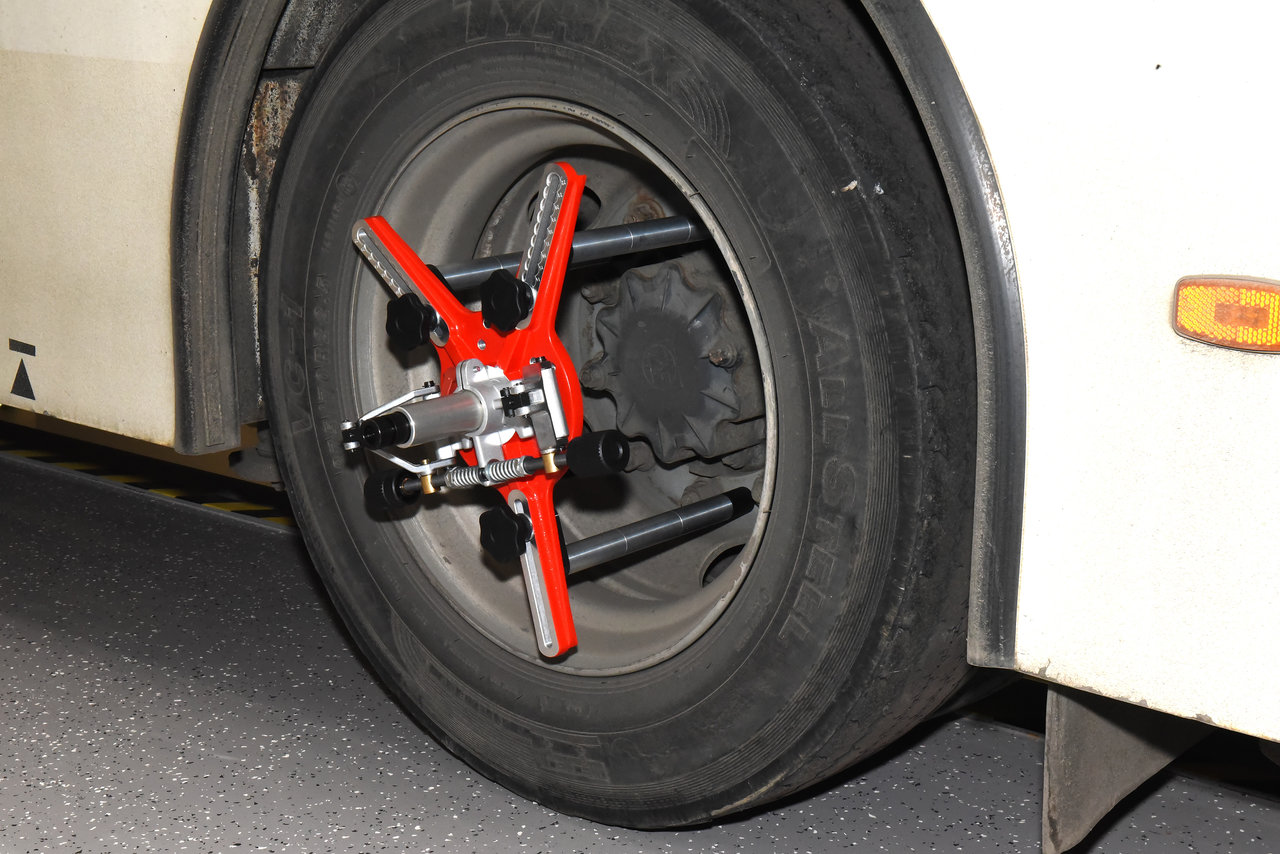

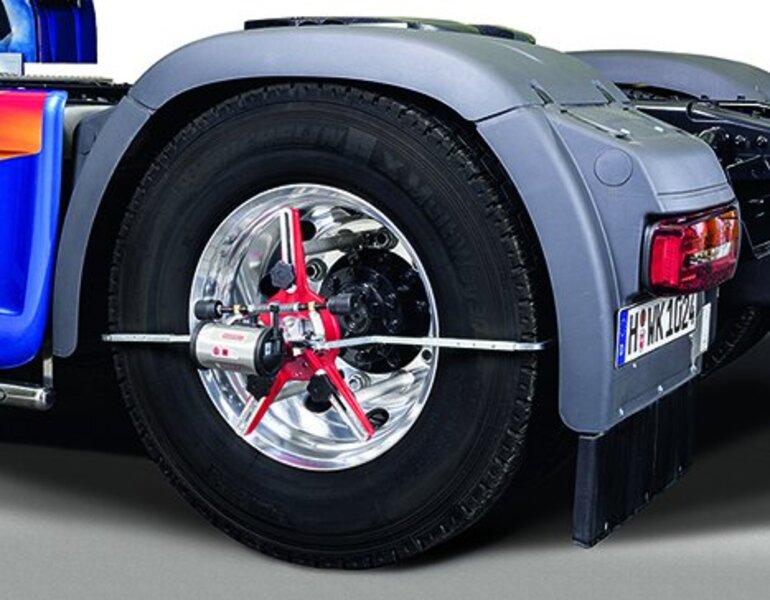

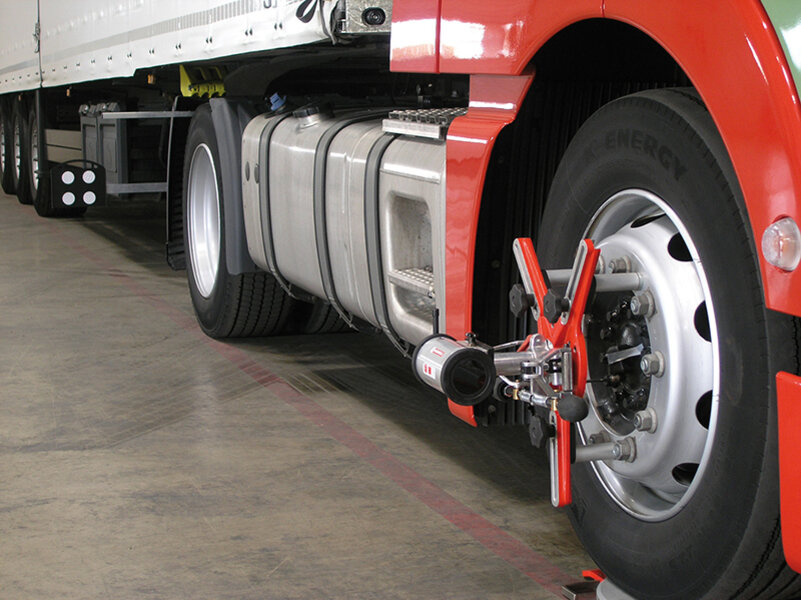

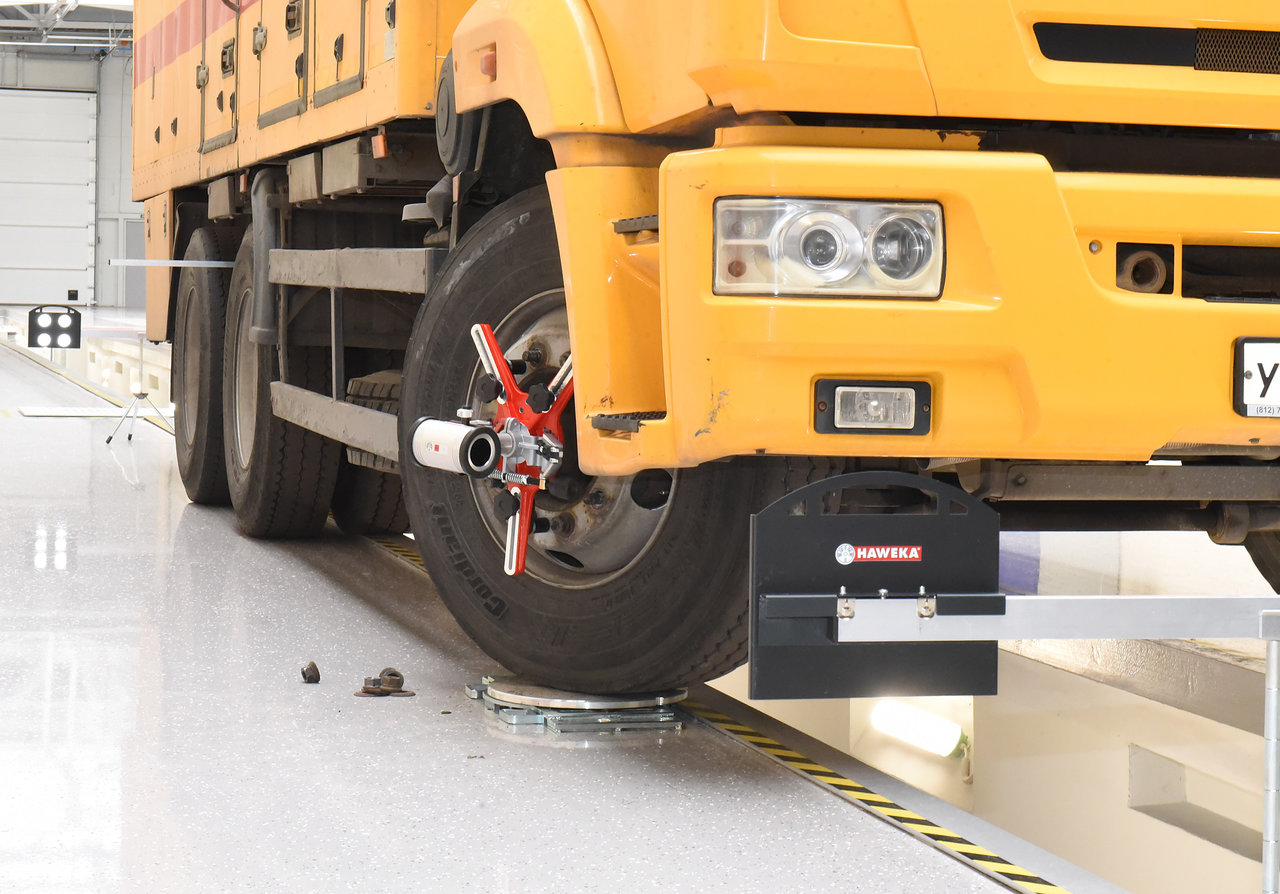

- Уникальные крепления: Колесные адаптеры с камерами крепятся непосредственно к недеформируемой ступичной части диска с помощью мощных магнитных ножек (усилие на отрыв >30 кг каждая) или запатентованной системы ProClamp с прецизионными захватами для легкосплавных дисков. Это гарантирует стабильность и точность измерений.
- Эффективность пространства: Отсутствие необходимости прокатки для компенсации позволяет использовать стенд даже в помещениях с ограниченной длиной.
- Высокотехнологичные беспроводные камеры:

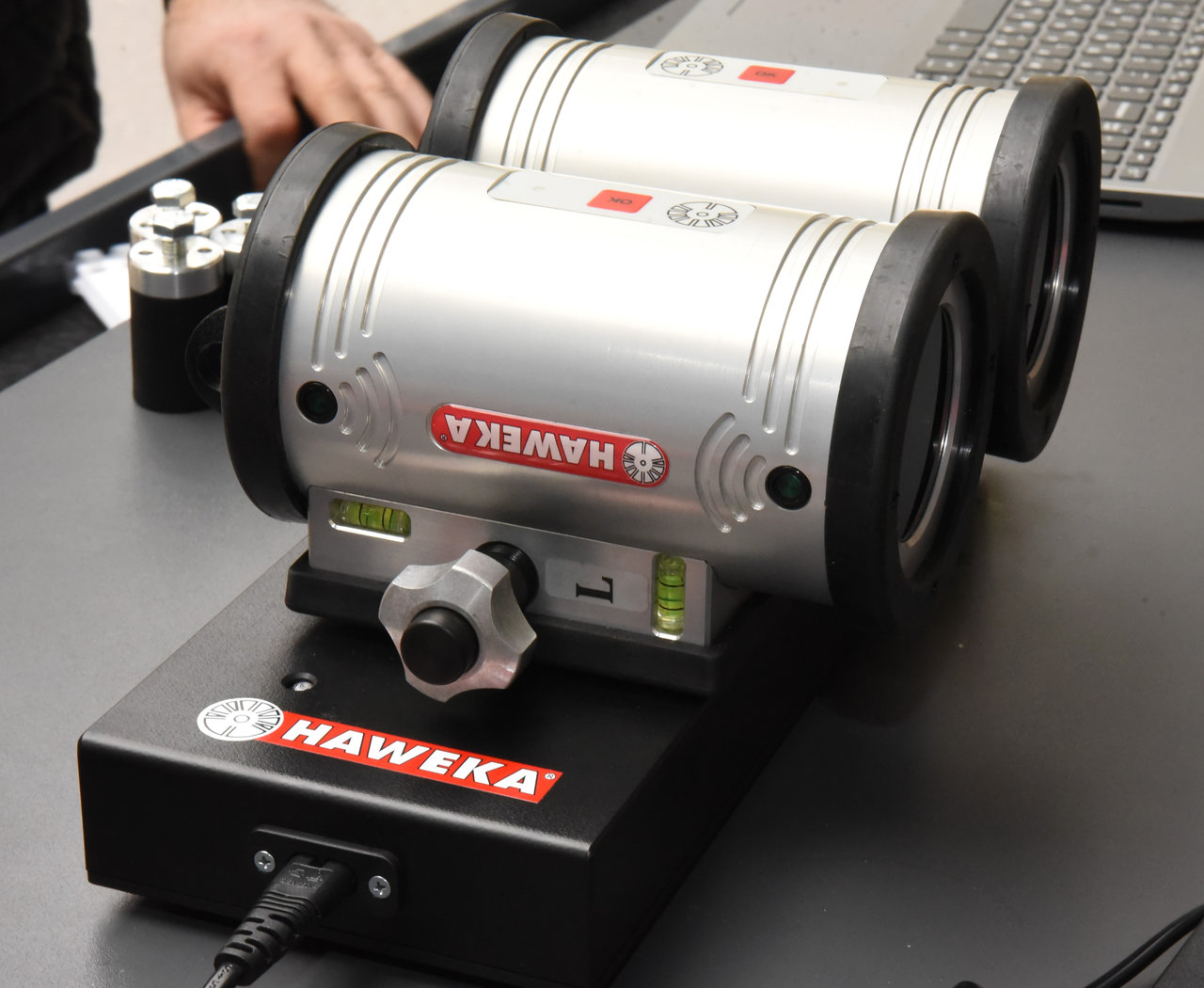

- Точность и надежность: Специально разработанные миниатюрные инфракрасные цифровые камеры обеспечивают высокую точность.
- Прочность: Отсутствие подвижных частей внутри, герметичный корпус (защита от пыли и влаги). Камеры выдерживают многократные падения с высоты 1 метра (согласно тестам HAWEKA).
- Автономность: Встроенный аккумулятор обеспечивает не менее 10 часов непрерывной работы.
- Всепогодность: Инфракрасная технология позволяет работать при любом освещении, даже в темноте.
- Интеллект: Встроенный микропроцессор анализирует данные, а гироскоп и электронные инклинометры обеспечивают точное измерение развала, продольного/поперечного наклонов и максимальных углов поворота.
- Беспроводная связь: Данные передаются на ПК по выделенному помехозащищенному радиоканалу.
- Мобильность и гибкость:
- Портативность компонентов: Система разработана с учетом возможности легкого перемещения измерительных компонентов.
- Компактность: Идеально подходит для СТО с ограниченным пространством.
- Выездная диагностика: Может использоваться как часть мобильного диагностического комплекса.
- Регулировка в реальном времени и интуитивное ПО:
- Мгновенная обратная связь: Любые изменения при регулировке немедленно отображаются на мониторе ПК.
- Простота использования: Программное обеспечение с графическими подсказками пошагово ведет оператора через весь процесс, минимизируя ошибки.
- Профессиональная отчетность: Формируются подробные отчеты "До" и "После" регулировки с данными автомобиля, которые можно распечатать или сохранить.
- Высокая Производительность:
- Скорость: Полное измерение всех параметров УУК и положения осей для стандартного двухосного грузовика занимает около 10 минут.
- Эффективность: Оптимизированный процесс и ПО повышают пропускную способность поста сход-развала.
Дополнительные Возможности (Расширение функционала):
- Измерение геометрии рамы: С опциональным комплектом возможно измерение деформаций рамы грузовиков и прицепов с формированием 3D-отчета (удобно для страховых случаев).
- Работа с прицепами/полуприцепами: Доступны специальные адаптеры.

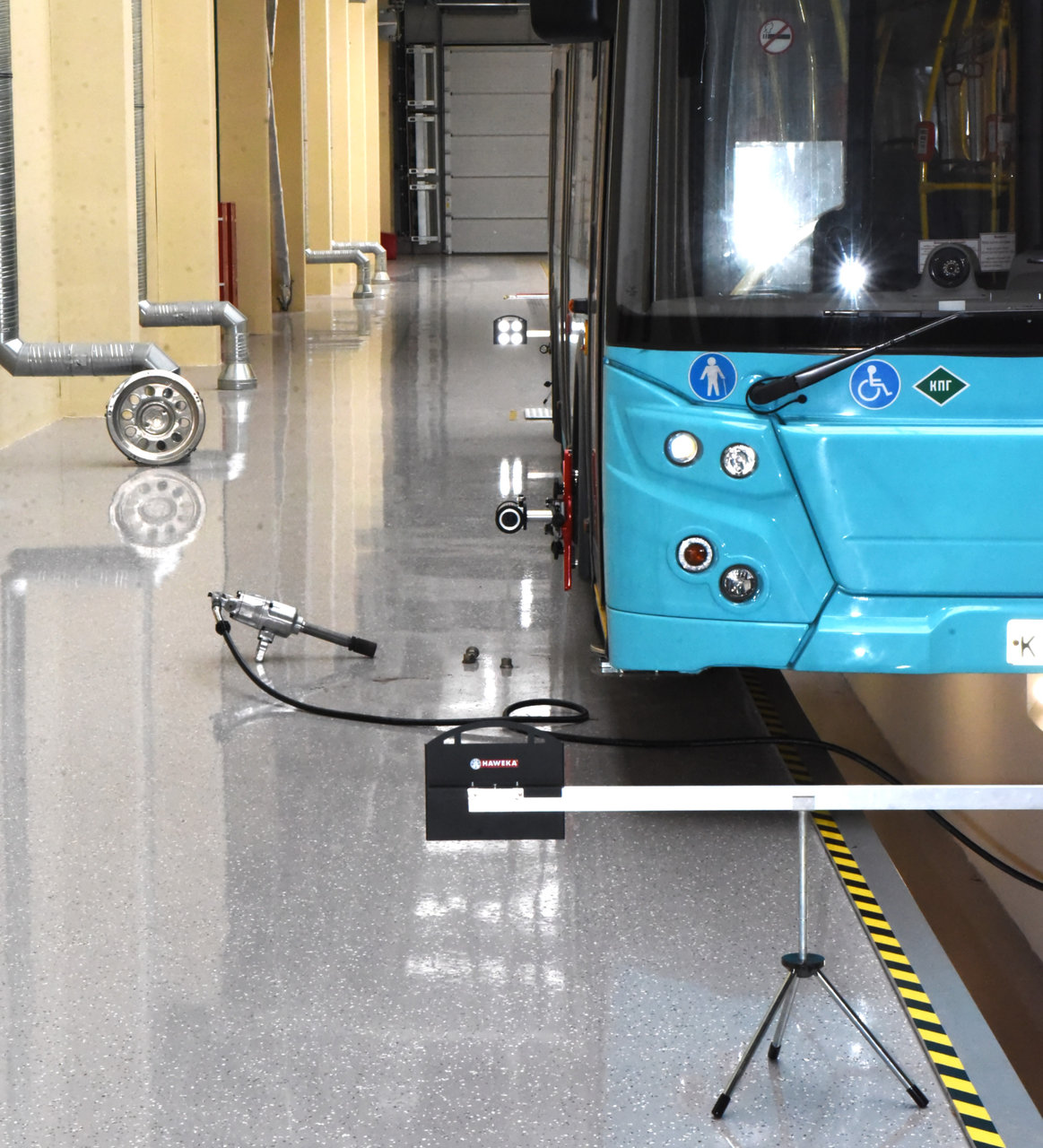

- Поддержка различных ТС: Адаптеры для автобусов, ТС с алюминиевыми рамами, легких грузовиков.

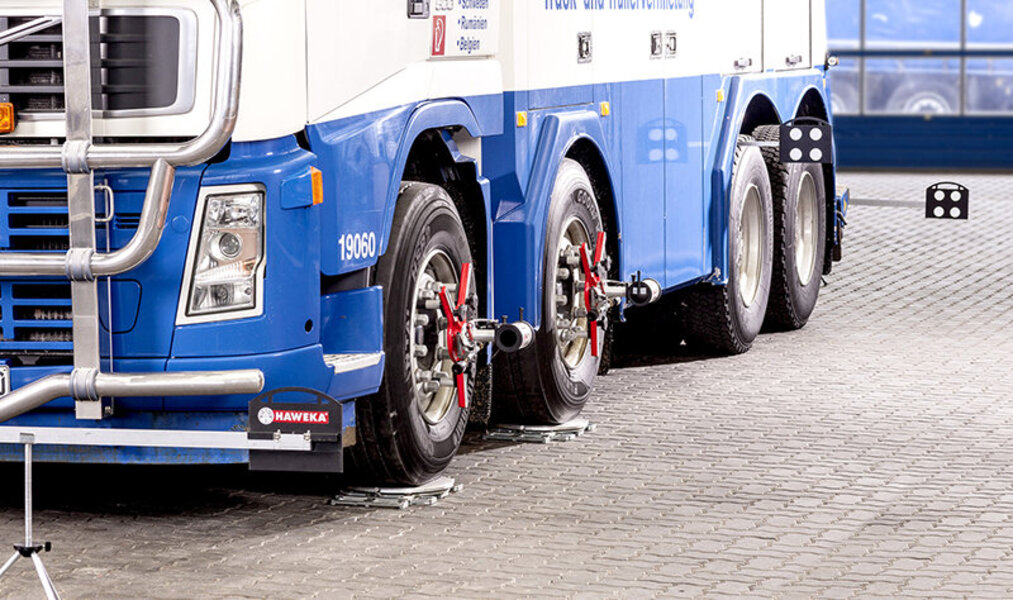

- Многоосные системы: Легко обслуживаются автомобили с любым количеством управляемых осей (могут потребоваться доп. поворотные круги).

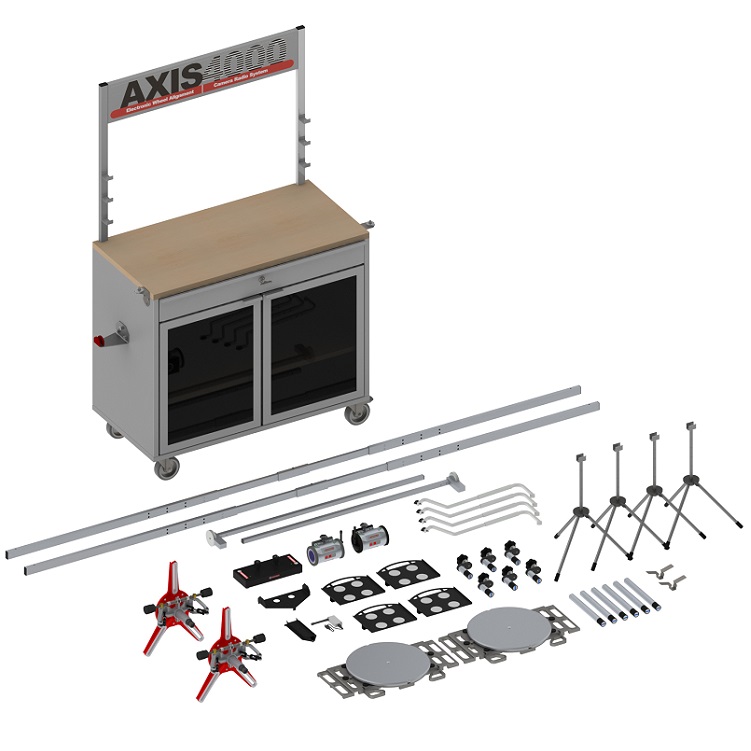

- Измерительная головка камеры (924 001 000) - 2шт;
- Магнитная ножка (100 мм) (913 027 000) - 6 шт;
- Зажимная головка в сборе (912e008 140) - 2 шт;
- Винт с рукояткой (DU ST08040) - 6 шт;
- Захват покрышки для грузового автомобиля / для алюминиевых дисков (912e008 137) - 4 шт;
- Специальная магнитная ножка для измерения заднего моста (315 мм) (913 030 000) - 6 шт;

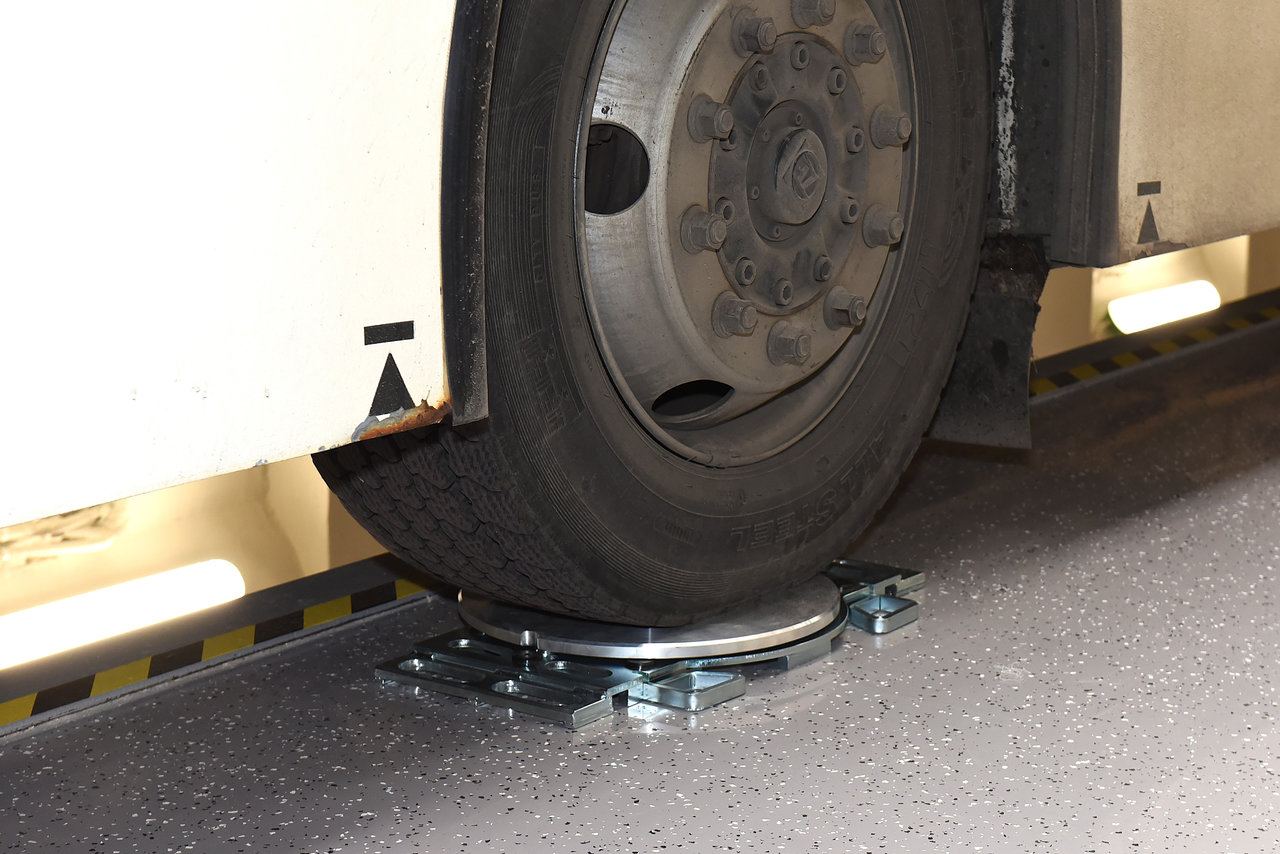

- Поворотная площадка (913 011 000) - 2 шт;

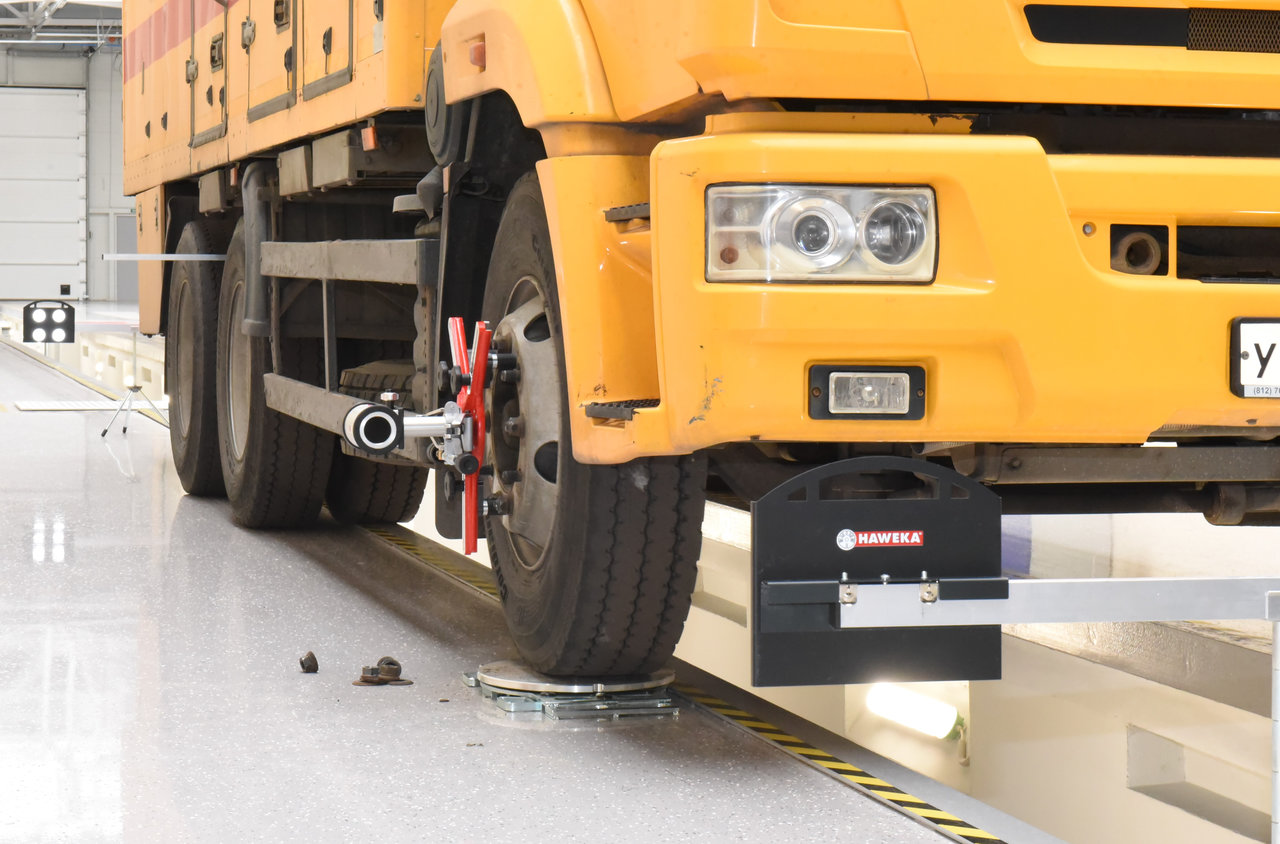

- Электронная камера с передающим устройством (924 001 036) - 2 шт;
- Опорный держатель для камеры (924 001 030) - 1 шт;
- Опорный держатель для отражающей мишени (924 001 029) - 1 шт;
- Приемопередающее устройство, включая USB-кабель (924 001 024) - 1 шт;
- Зарядная станция для камер (924 001 034) - 1 шт;
- Отражающая мишень (924 001 025) - 4 шт;

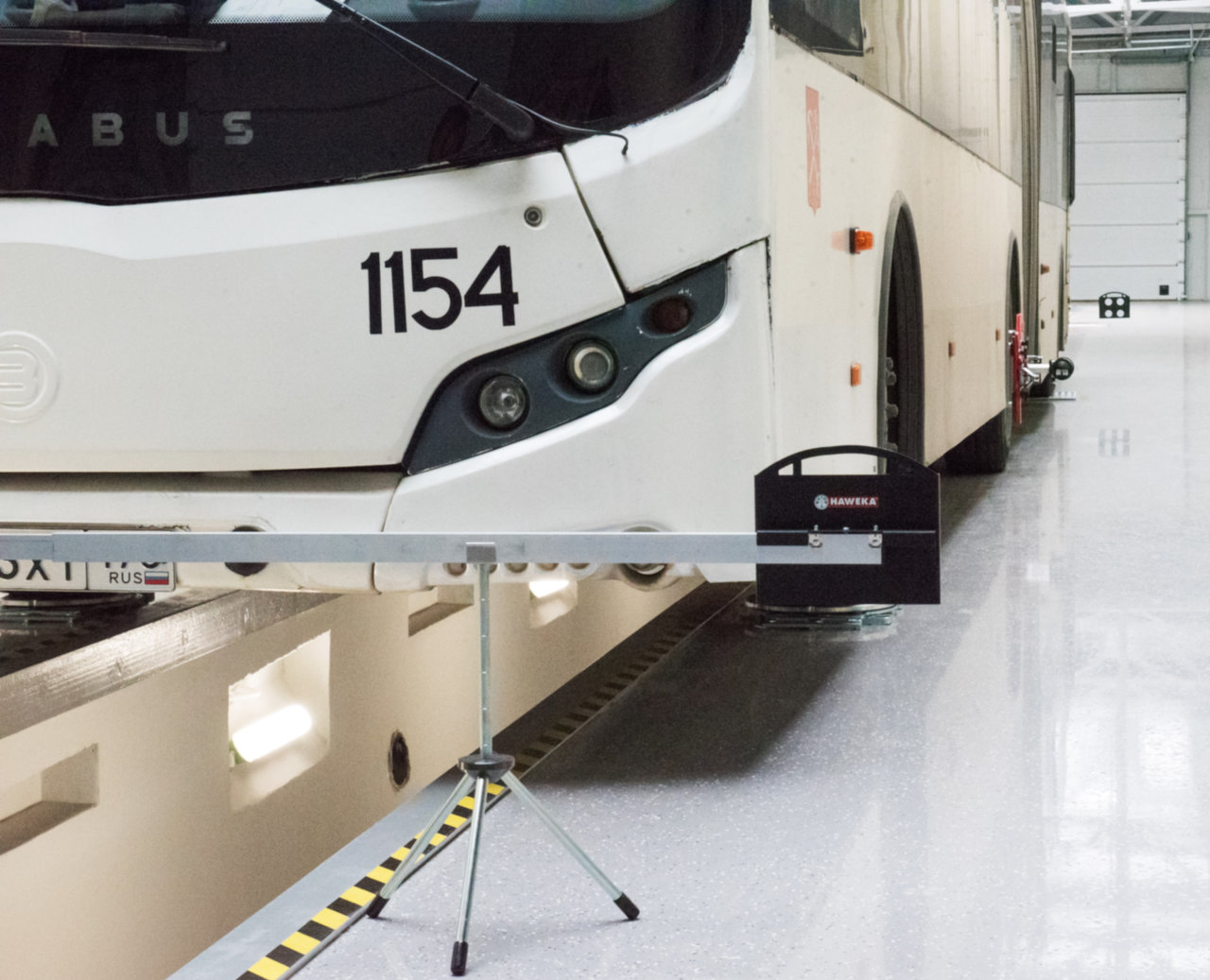

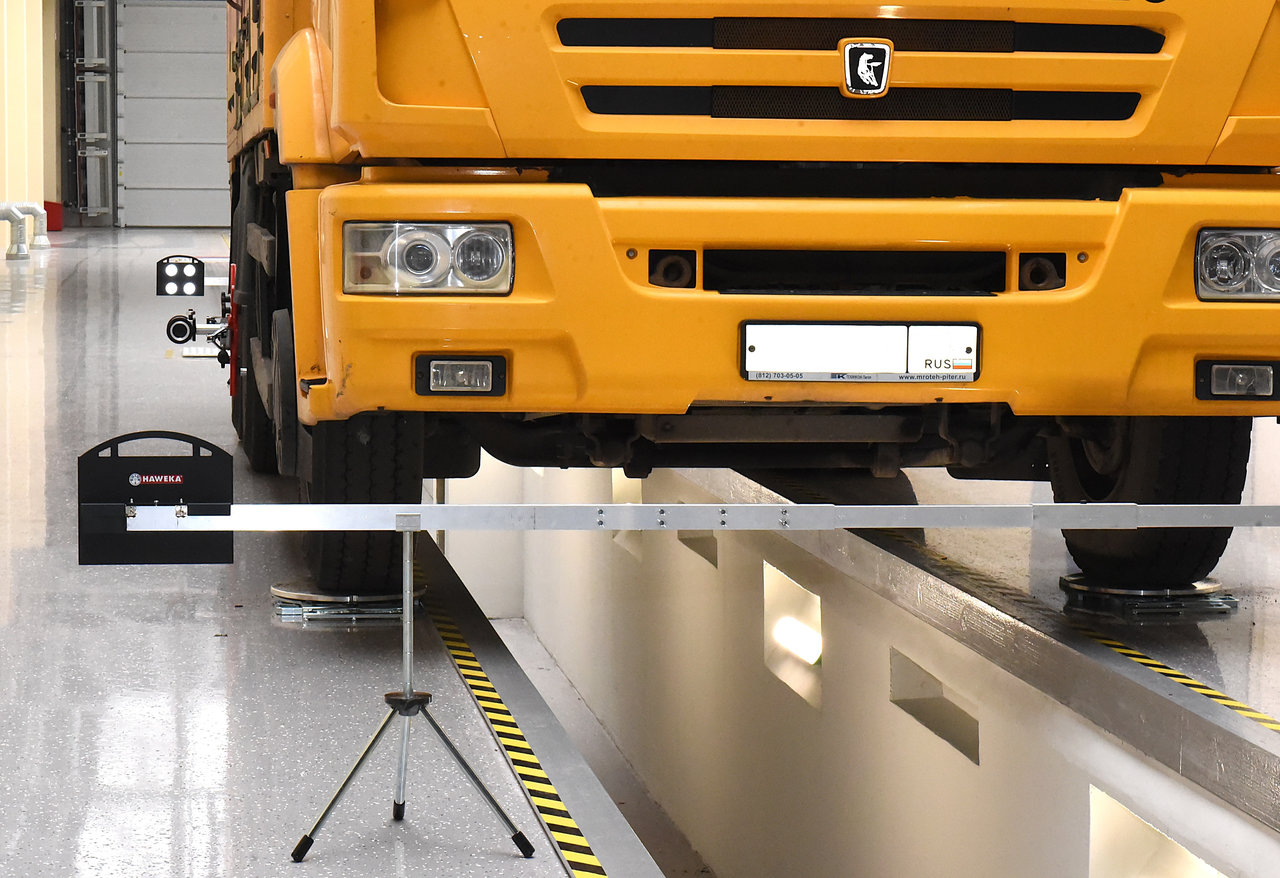

- Штатив (913 052 024) - 4 шт;
- Штанга мишени (913 052 075) - 2 шт;
- Магнитный держатель для отражающей мишени (913 052 077) - 2 шт;
- CD-ROM - 1 шт;
- Руководство по эксплуатации - 1 шт;
- Стойка кабинет для хранения камер и принадлежностей.
