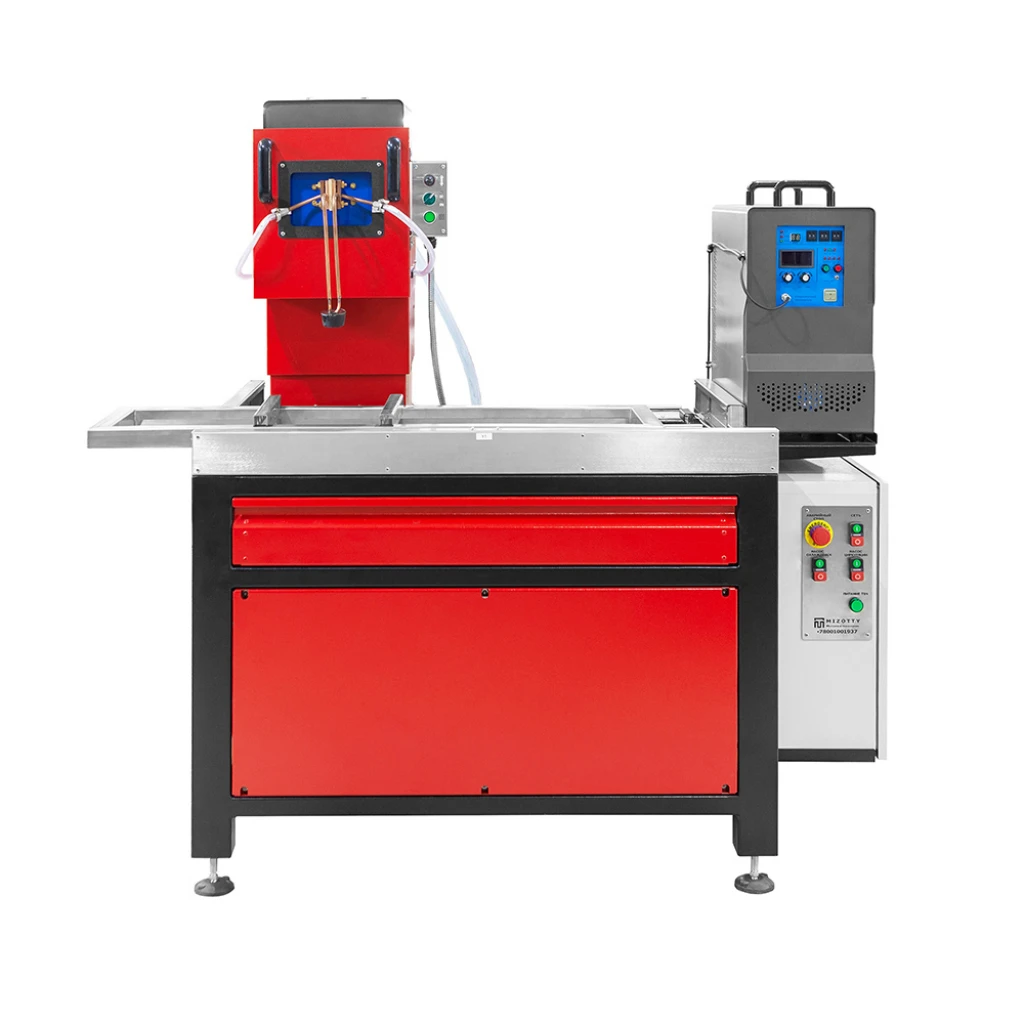

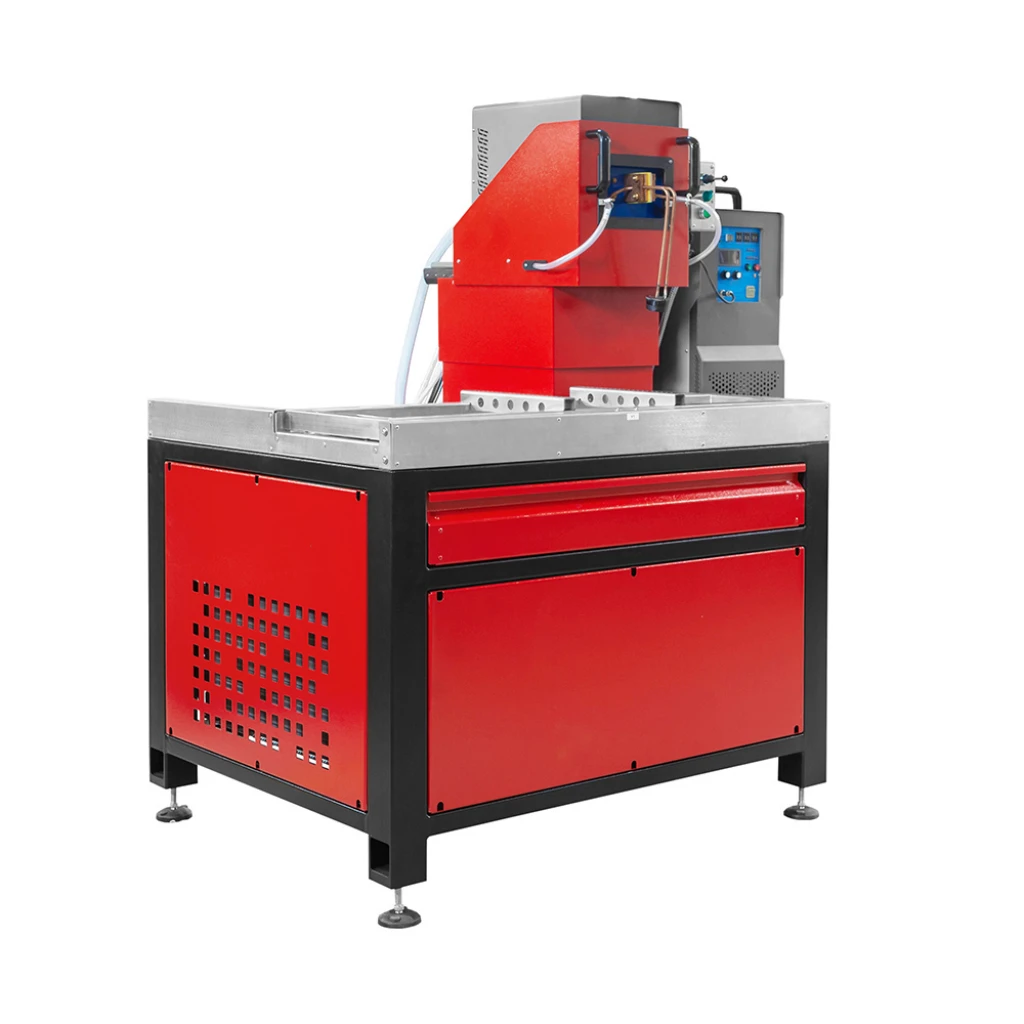

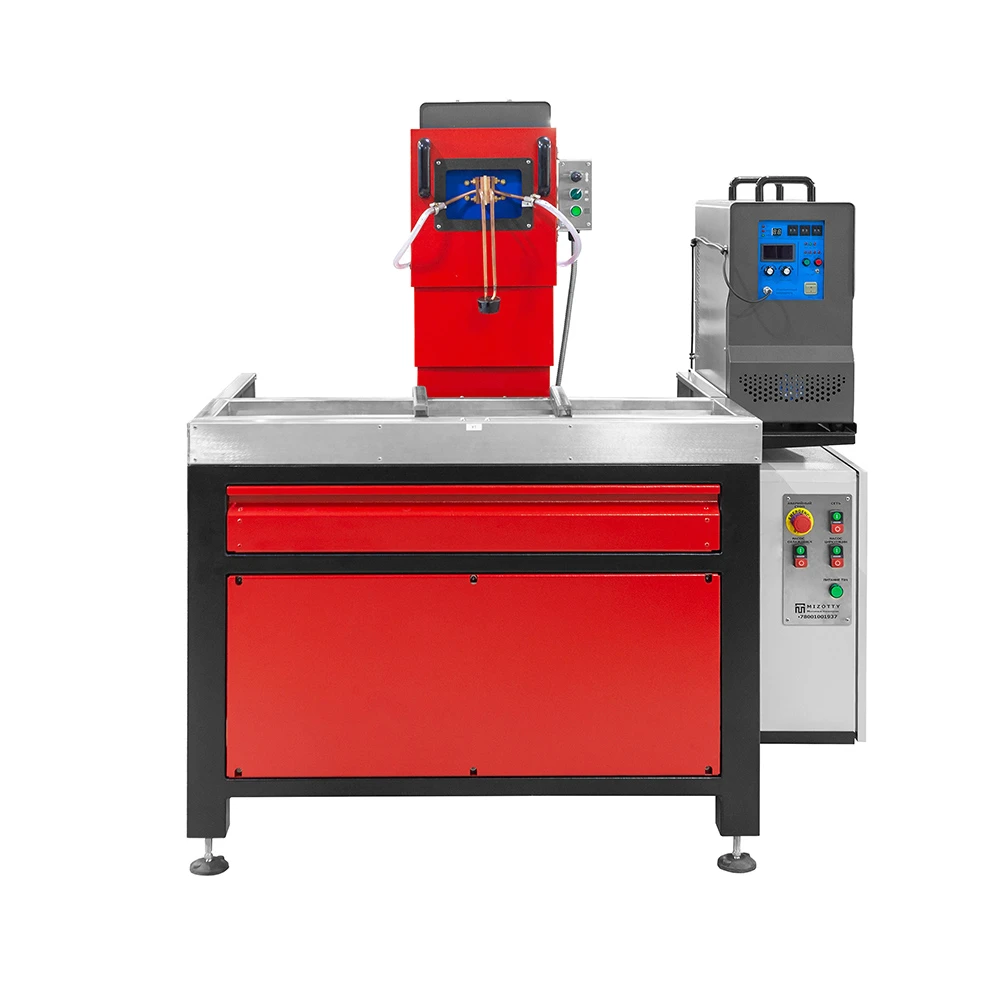

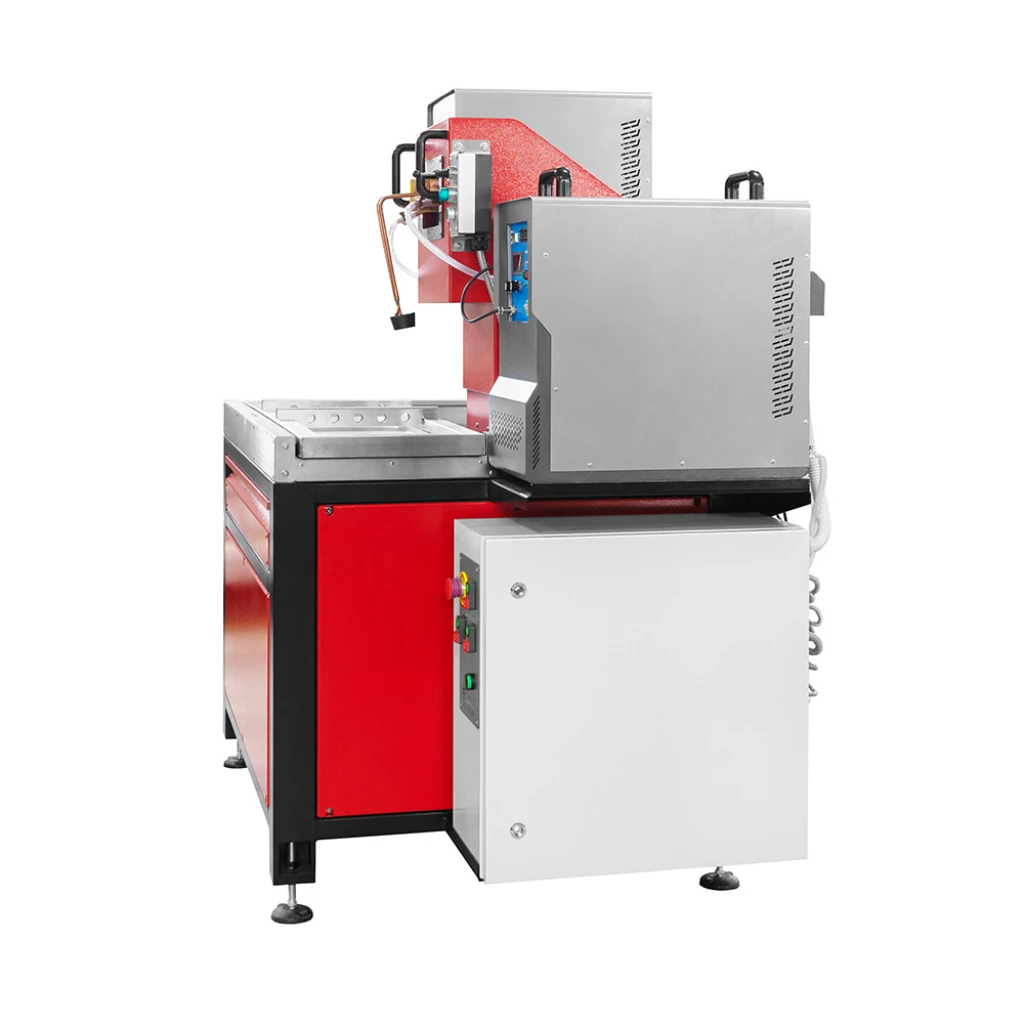

Стенд для демонтажа седел ГБЦ М-ТВЧ1
Стенд М-ТВЧ1 предназначен для индукционного нагрева металлических изделий, пайки металлов с адаптацией для извлечения седел клапанов головок блоков двигателей внутреннего сгорания и компрессоров. Его уникальные особенности позволяют сделать эту задачу простой и удобной благодаря быстрому индукционному нагреву седла до высокой температуры токами высокой частоты (ТВЧ). Возможности стенда серии М-ТВЧ1 позволяют использовать его для ремонта ГБЦ легкового, коммерческого, грузового транспорта и машин промышленного назначения и в других случаях, где требуется индукционный нагрев.

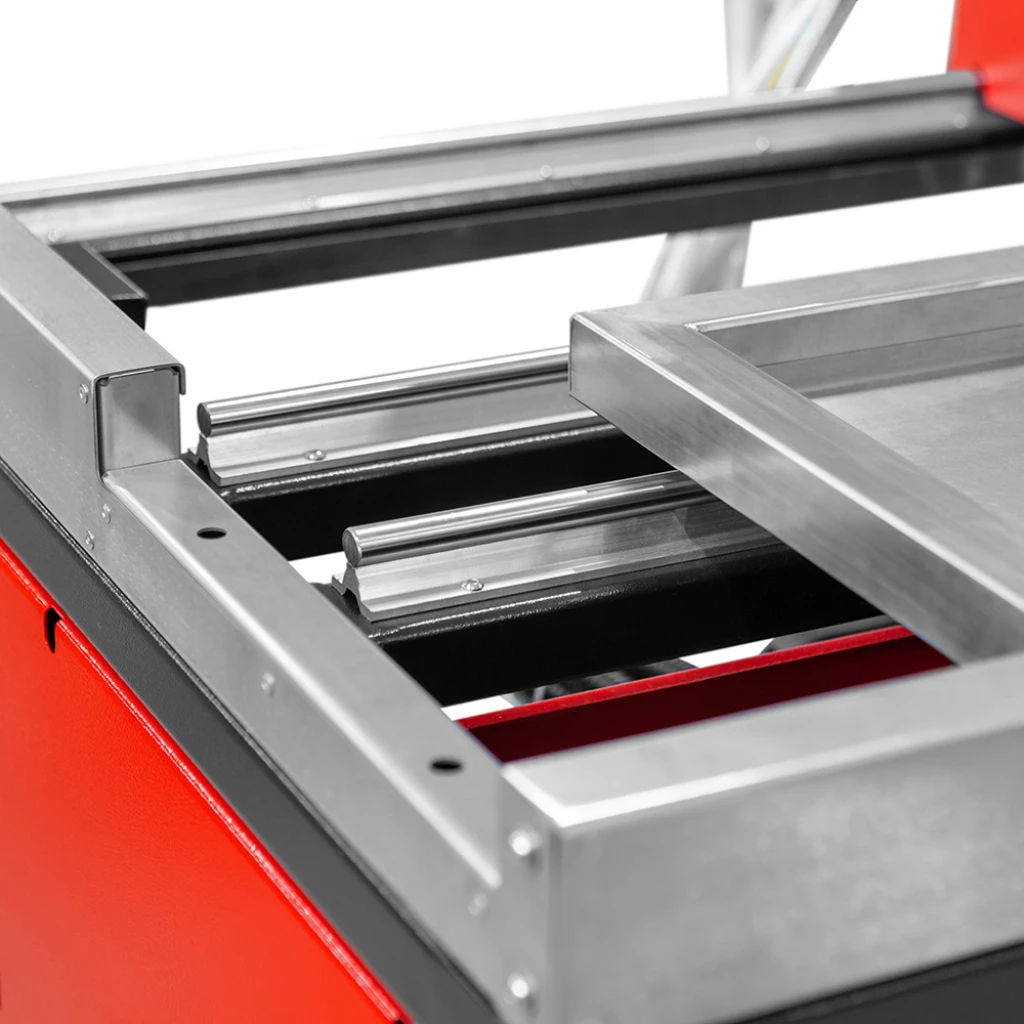

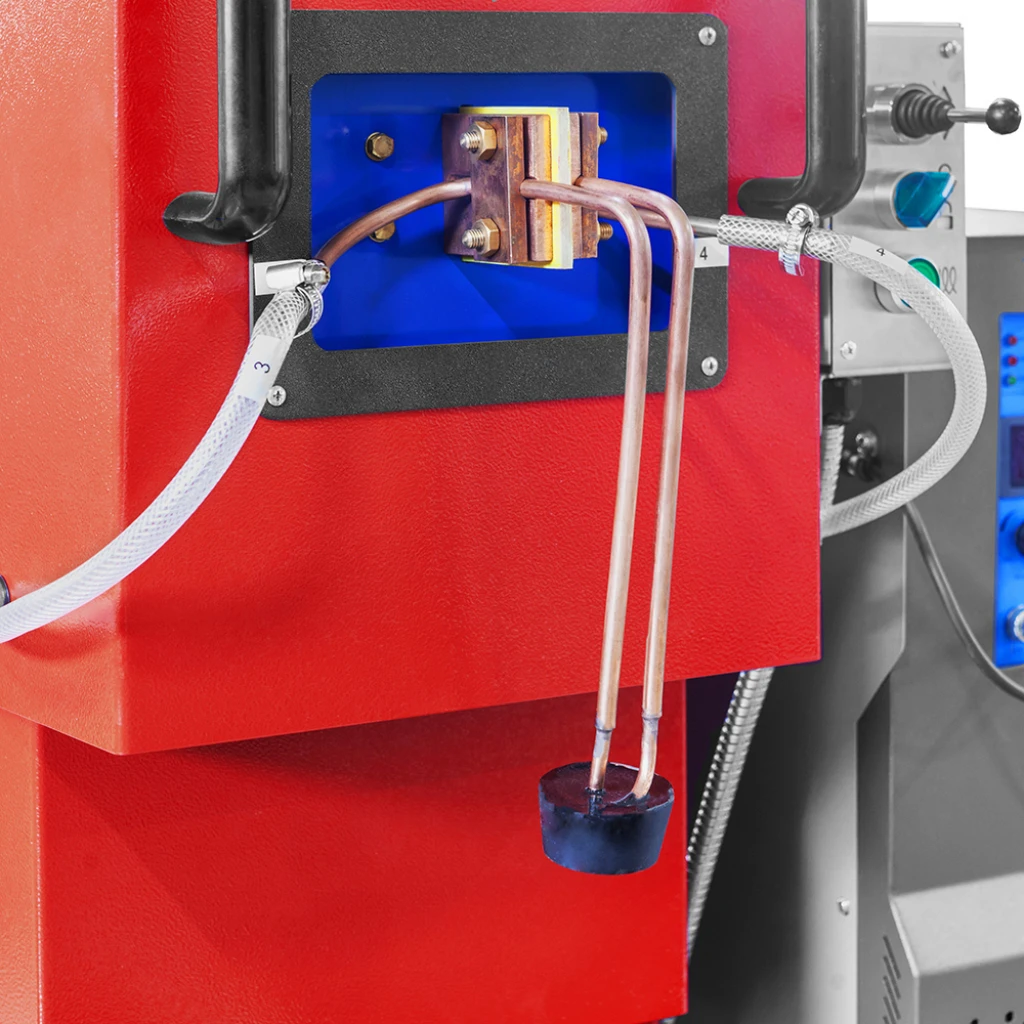

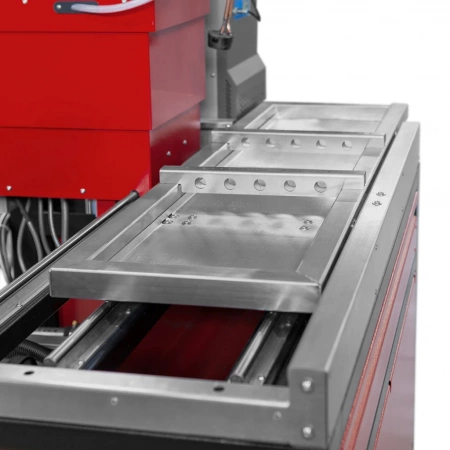

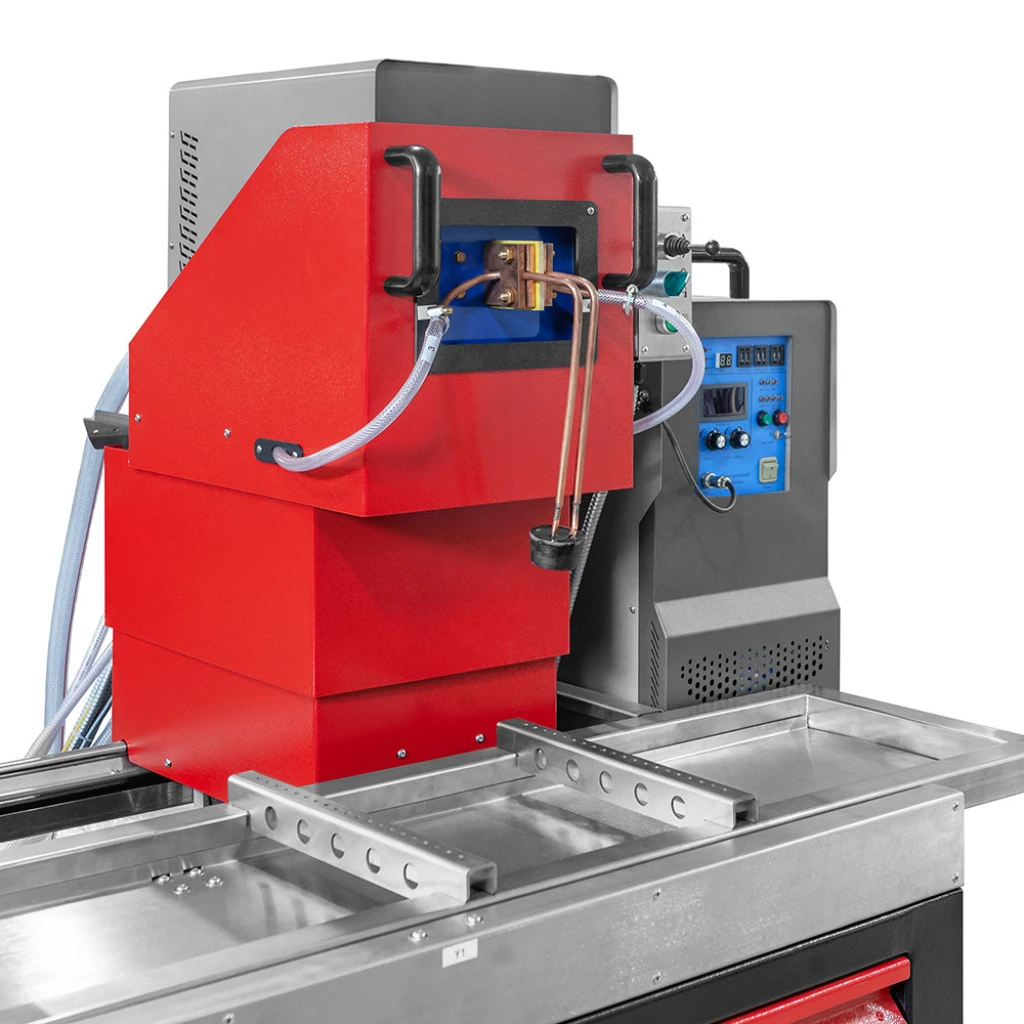

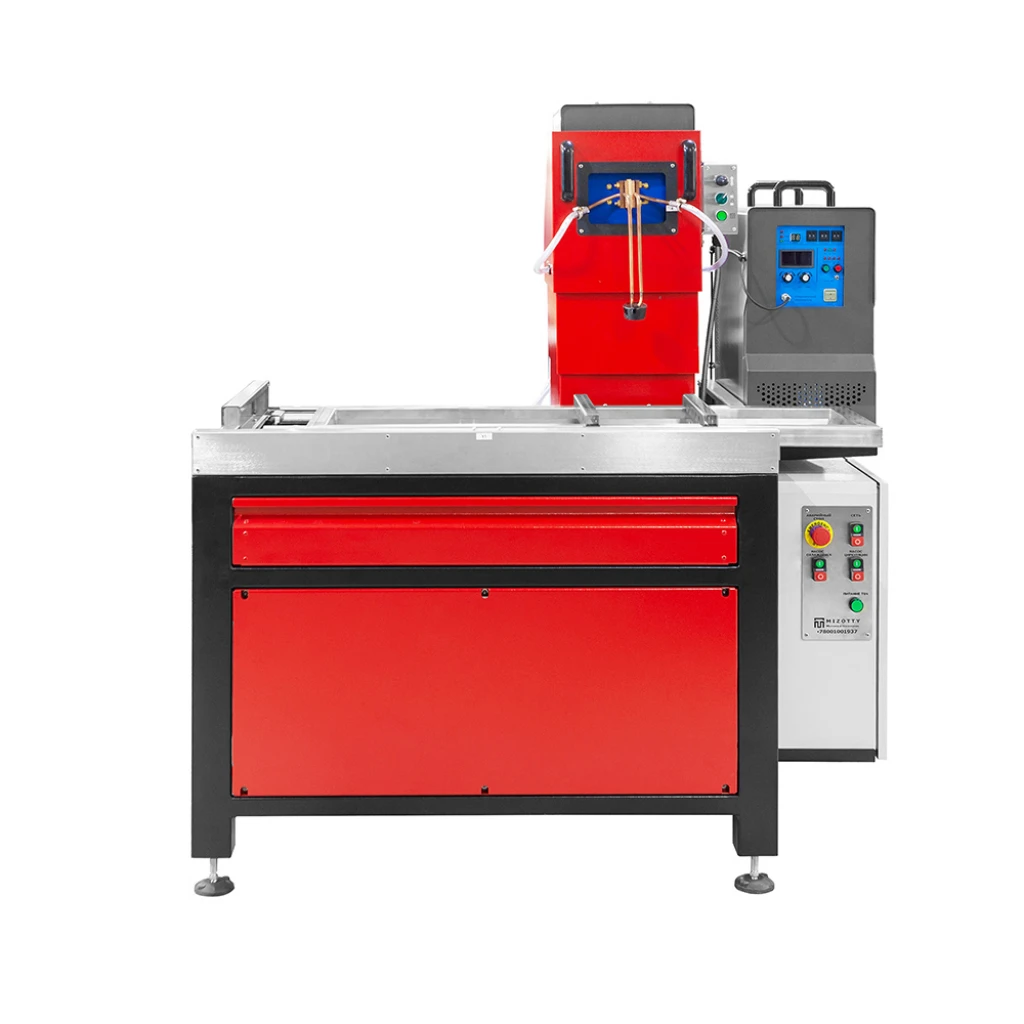

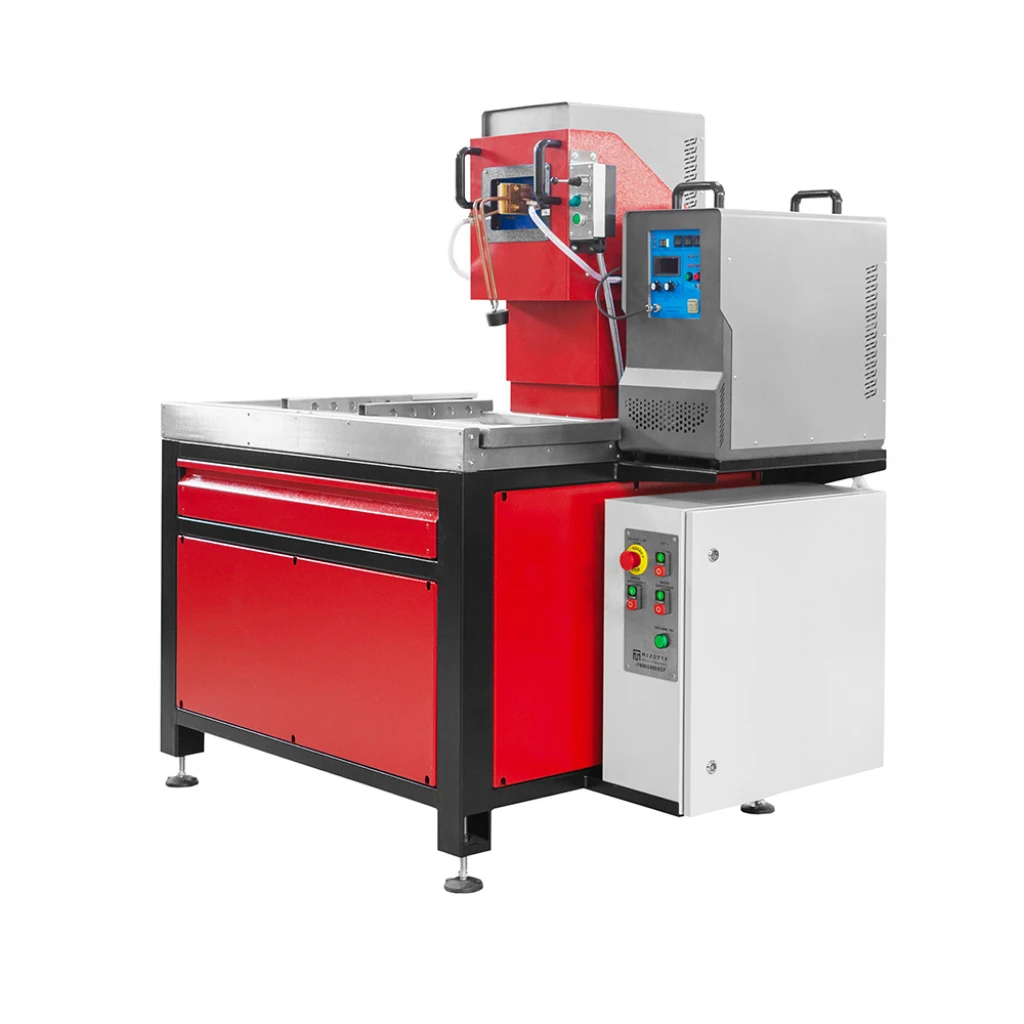

М-ТВЧ1 – это рамная конструкция (основание), на которой установлен генератор, стол для установки головки блока цилиндров (ГБЦ), каретка с подъемной платформой, на которой установлен трансформатор со съёмным нагревающим индуктором (индукционная катушка). В комплект стенда входит бак с системой охлаждения и циркуляции охлаждающей жидкости (ОЖ) через генератор, трансформатор и индуктор для их непрерывного охлаждения. При этом имеется дополнительный насос, для циркуляции ОЖ через радиатор для снижения её температуры до допустимых значений. Радиатор принудительно обдувается вентилятором. Каретка с подъемной платформой установлены на направляющих с возможностью легкого перемещения. Каретка имеет возможность перемещения в продольном горизонтальном направлении, а подъемная платформа имеет возможность перемещения в поперечном горизонтальном направлении, что обеспечивает возможность быстрого и точного центрирования индуктора с осью седла в ГБЦ. Подъемная платформа на которой установлен трансформатор с индуктором имеет возможность вертикального перемещения при помощи электропривода. Стол также имеет возможность горизонтального перемещения в продольном направлении.
Базовая комплектация
- Рама, облицовочные панели из черной стали, окрашенные порошковой краской RAL 9005
- Рабочий стол из оцинкованной стали
- Система ручного перемещения индуктора в горизонтальной плоскости

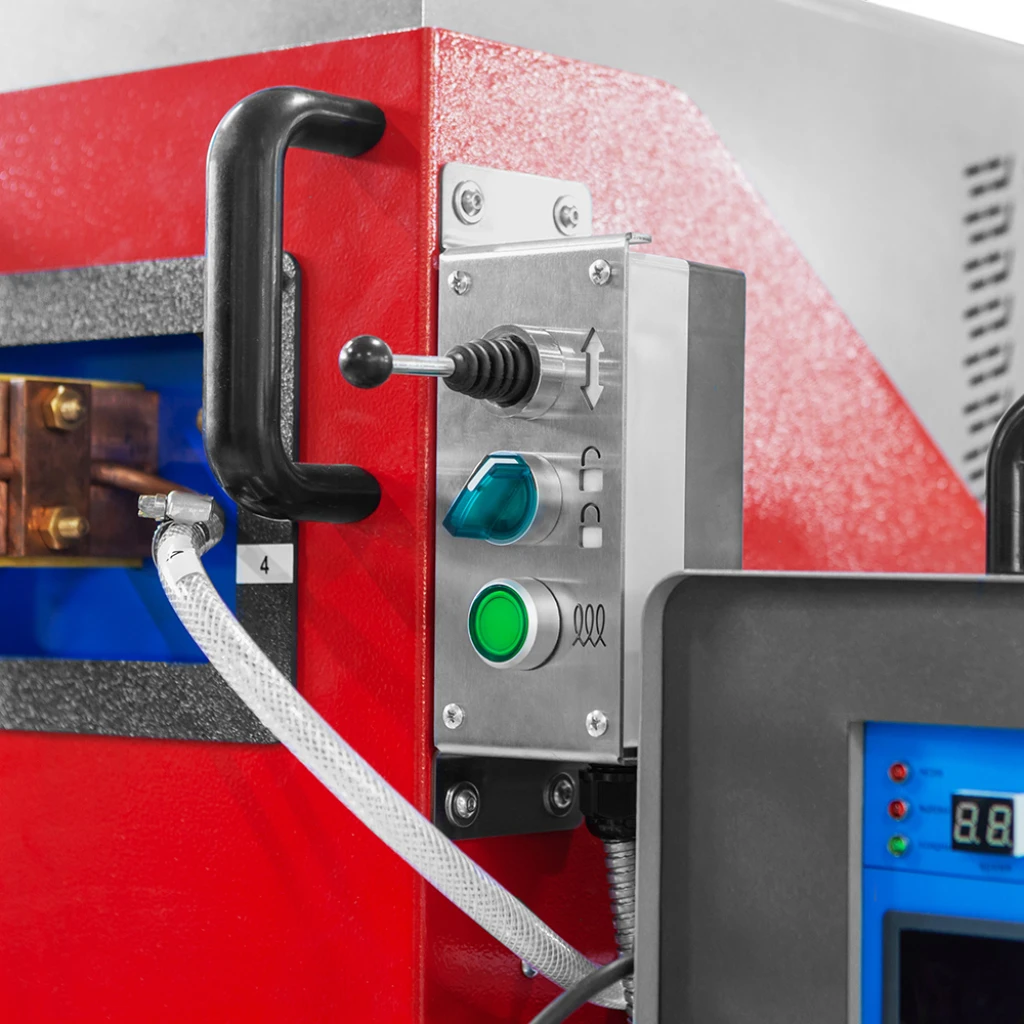

- Система автоматического перемещения индуктора в вертикальной плоскости
- Накопительный бак из нержавеющей стали AISI 304 с радиатором охлаждения
- Среднепроизводительный насос охлаждения Pedrollo

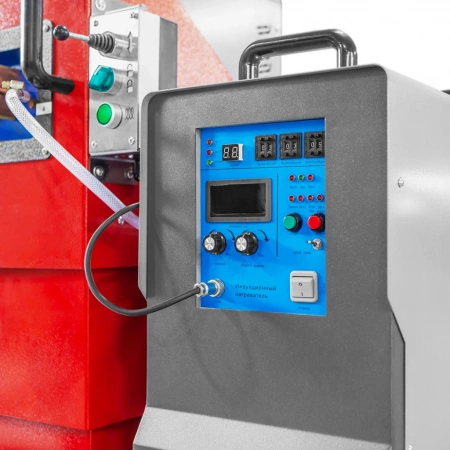

- Установка ТВЧ
- Комплект индукторов из медного сплава
- Регулируемые по высоте опоры
- Комплект косых опор

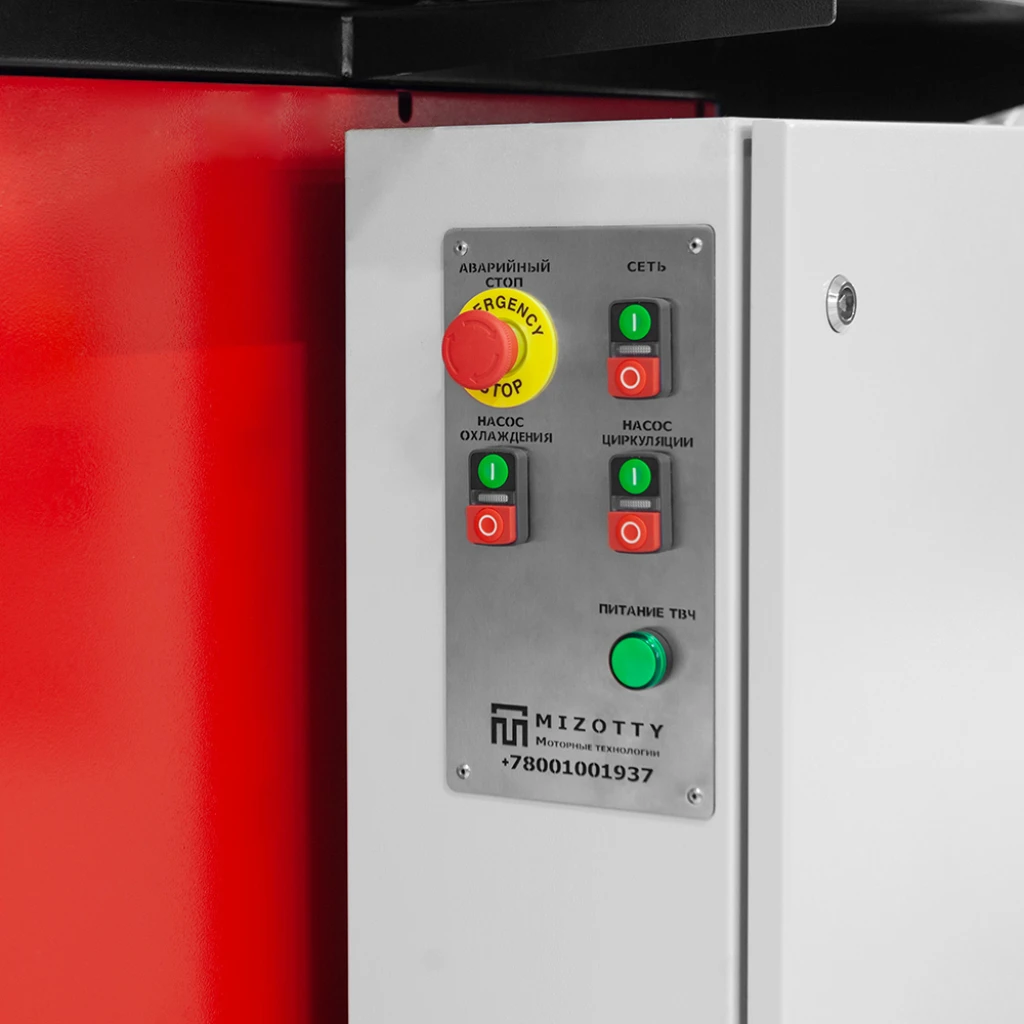

- Система аварийной остановки
- Электрические компоненты Dekraft
Технические характеристики
| Эффективный размер рабочего стола (ДхШ), мм | 1160 x 350 |
| Максимальный масса устанавливаемой детали, кг | 150 |
| Высота рабочей поверхности стола от пола, мм | 850 |
| Мощность установки ТВЧ, кВт | 30 |
| Ход индуктора по длине, мм | 680 |
| Ход индуктора по ширине, мм | 160 |
| Ход индуктора по высоте, мм | 140 |
| Ход стола продольный, мм | 400 |
| Мощность насоса охлаждения, кВт | 0,75 |
| Производительность насоса охлаждения, л/мин | 60 |
| Давление насоса охлаждения, бар | 3 |
| Объем бака охлаждения, л | 90 |
| Суммарная мощность стенда, кВт | 32 |
| Параметры ток, В/Гц | 380/50 |
| Габаритные размеры стенда (ДхШхВ), мм | 1455 х 930 х 1450 |
| Общая масса стенда сухая, кг | 330 |
