Артикул:
ACF200
Модель
ACF200
5 136 300 ₽
Под заказ
Нашли дешевле?
В корзину
Купить в 1 клик
Характеристики
Диаметр растачиваемых отверстий, мм
—
30-170
Максимальный вертикальный ход головки, мм
—
670
Максимальное расстояние от головки до стола, мм
—
370-1020
Расстояние от центра шпинделя до колонны, мм
—
290
Скорость вращения шпинделя (регулируемая), об/мин
—
50-700
Подача шпинделя, мм/мин
—
0-175
Все характеристики

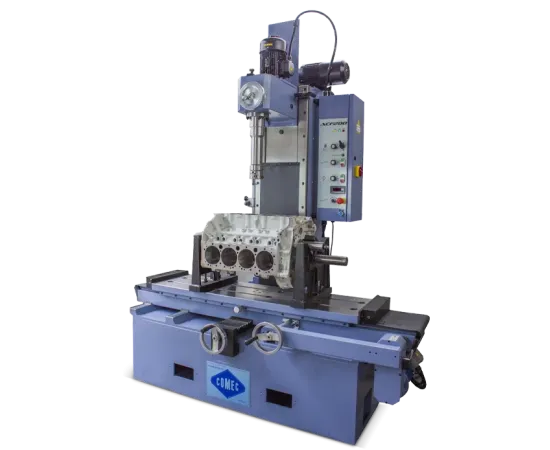

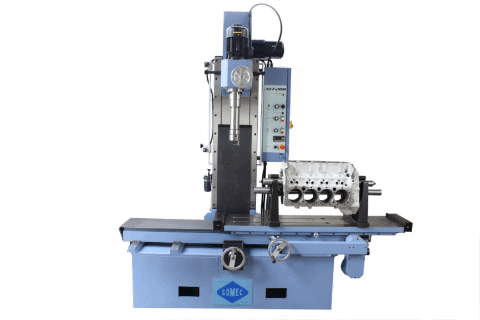

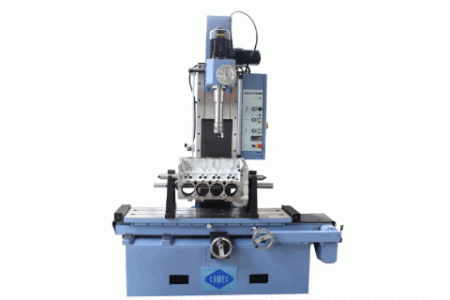

Станок COMEC ACF200, созданный ведущим итальянским производителем COMEC, является высокопроизводительным комбинированным решением для комплексного ремонта блоков цилиндров легковых и грузовых автомобилей. Он эффективно объединяет две ключевые операции: вертикальную расточку цилиндров (в диапазоне Ø 30÷170 мм) и фрезеровку/шлифовку привалочной плоскости, позволяя выполнять полный цикл восстановления геометрии блока на одном станке. Это экономит рабочее пространство и оптимизирует производственный процесс.
Преимущества и функциональные возможности станка ACF200:
- Объединение расточки и фрезеровки/шлифовки повышает универсальность и экономическую эффективность для моторного цеха.
- Сочетание проверенной жесткой механической конструкции (основа из чугуна) и инновационных технических решений гарантирует высокую точность и отличное качество обработанных поверхностей как при расточке, так и при фрезеровке.
- Переменная скорость вращения шпинделя (регулируется потенциометром) с цифровым индикатором позволяет точно подобрать оптимальные режимы для расточки и фрезеровки различных материалов.
- Переменная скорость подачи стола (характерная для моделей ACF) обеспечивает идеальные условия для чистовой обработки плоскости при фрезеровке/шлифовке.
- Устройство высокоточного измерения и быстрой центровки с индикатором часового типа значительно упрощает и ускоряет подготовку к расточке цилиндров.
- Микрометр с аналоговым индикатором Mitutoyo позволяет оператору точно контролировать глубину обработки при расточке.
- Панель управления работает на низком напряжении для безопасности оператора и обеспечивает легкий доступ ко всем функциям.
- Регулируемые концевые выключатели повышают автоматизацию и безопасность.
- Удобная система фиксации шпинделей: Обеспечивает быструю и надежную смену расточных шпинделей.
- Большая рабочая зона: Просторный стол (1340x370 мм) с большим продольным ходом (1200 мм) позволяет обрабатывать широкий спектр блоков цилиндров, включая V-образные и рядные двигатели больших размеров.

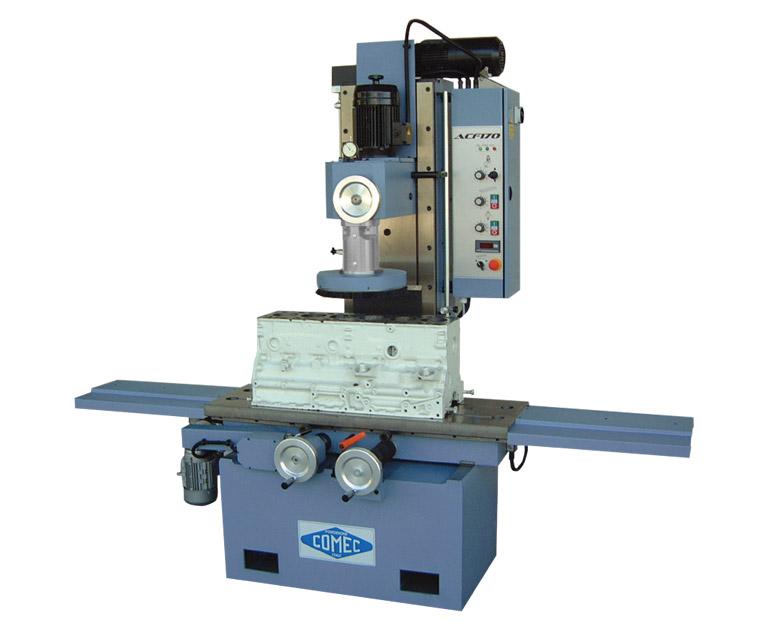

- Станок комплектуется фрезерно-шлифовальной плитой Ø 350 мм (PF0350), держателем резца и сменными CBN пластинами.
- Опционально может быть оснащен 3-осевым цифровым устройством считывания (DRO) VDQ003 для дополнительного удобства и точности.
Стандартная комплектация:
PF0350: Шлифовально-фрезерная плита Ø 350 мм
UT1330: Держатель резца 1/2" (для фрезеровки/шлифовки)
UT1355: Сменная вставка (пластина) CBN 1/2"
PV0160: Комплект параллельных опор (суппортов) для установки блоков
Микрометр Mitutoyo для точной настройки расточного инструмента (до сотых долей мм)
Регулируемые концевые выключатели хода
Устройство контроля глубины расточки с аналоговым индикатором Mitutoyo
Пульт управления с низким напряжением
Цифровой индикатор скорости вращения шпинделя
Устройство быстрой центровки с индикатором
Комплект специального инструмента
Инструкция по эксплуатации
Необходимо для расточки (заказывается отдельно):
Для выполнения операции расточки требуется приобрести соответствующий расточной шпиндель в зависимости от диапазона диаметров:
B03560: Шпиндель для расточки Ø 35-60 мм
B06085: Шпиндель для расточки Ø 60-85 мм
C85170: Шпиндель для расточки Ø 85-170 мм
Преимущества и функциональные возможности станка ACF200:
- Объединение расточки и фрезеровки/шлифовки повышает универсальность и экономическую эффективность для моторного цеха.
- Сочетание проверенной жесткой механической конструкции (основа из чугуна) и инновационных технических решений гарантирует высокую точность и отличное качество обработанных поверхностей как при расточке, так и при фрезеровке.
- Переменная скорость вращения шпинделя (регулируется потенциометром) с цифровым индикатором позволяет точно подобрать оптимальные режимы для расточки и фрезеровки различных материалов.
- Переменная скорость подачи стола (характерная для моделей ACF) обеспечивает идеальные условия для чистовой обработки плоскости при фрезеровке/шлифовке.
- Устройство высокоточного измерения и быстрой центровки с индикатором часового типа значительно упрощает и ускоряет подготовку к расточке цилиндров.
- Микрометр с аналоговым индикатором Mitutoyo позволяет оператору точно контролировать глубину обработки при расточке.
- Панель управления работает на низком напряжении для безопасности оператора и обеспечивает легкий доступ ко всем функциям.
- Регулируемые концевые выключатели повышают автоматизацию и безопасность.
- Удобная система фиксации шпинделей: Обеспечивает быструю и надежную смену расточных шпинделей.
- Большая рабочая зона: Просторный стол (1340x370 мм) с большим продольным ходом (1200 мм) позволяет обрабатывать широкий спектр блоков цилиндров, включая V-образные и рядные двигатели больших размеров.
- Станок комплектуется фрезерно-шлифовальной плитой Ø 350 мм (PF0350), держателем резца и сменными CBN пластинами.
- Опционально может быть оснащен 3-осевым цифровым устройством считывания (DRO) VDQ003 для дополнительного удобства и точности.
Стандартная комплектация:
PF0350: Шлифовально-фрезерная плита Ø 350 мм
UT1330: Держатель резца 1/2" (для фрезеровки/шлифовки)
UT1355: Сменная вставка (пластина) CBN 1/2"
PV0160: Комплект параллельных опор (суппортов) для установки блоков
Микрометр Mitutoyo для точной настройки расточного инструмента (до сотых долей мм)
Регулируемые концевые выключатели хода
Устройство контроля глубины расточки с аналоговым индикатором Mitutoyo
Пульт управления с низким напряжением
Цифровой индикатор скорости вращения шпинделя
Устройство быстрой центровки с индикатором
Комплект специального инструмента
Инструкция по эксплуатации
Необходимо для расточки (заказывается отдельно):
Для выполнения операции расточки требуется приобрести соответствующий расточной шпиндель в зависимости от диапазона диаметров:
B03560: Шпиндель для расточки Ø 35-60 мм
B06085: Шпиндель для расточки Ø 60-85 мм
C85170: Шпиндель для расточки Ø 85-170 мм
Документы
Брошюра Comec ACF200
3 мб
|
Диаметр растачиваемых отверстий, мм
|
30-170 |
|
Максимальный вертикальный ход головки, мм
|
670 |
|
Максимальное расстояние от головки до стола, мм
|
370-1020 |
|
Расстояние от центра шпинделя до колонны, мм
|
290 |
|
Скорость вращения шпинделя (регулируемая), об/мин
|
50-700 |
|
Подача шпинделя, мм/мин
|
0-175 |
|
Поверхность стола, мм
|
1340x370 |
|
Максимальный продольный ход стола, мм
|
1200 |
|
Максимальный поперечный ход стола, мм
|
200 |
|
Мощность двигателя шпинделя, кВт
|
1,5 |
|
Мощность двигателя быстрой подачи головки, кВт
|
0,37 |
|
Подача стола (регулируемая), мм/мин.
|
0-460 |
|
Мощность двигателя подачи стола, кВт
|
0,55 |
|
Габаритные размеры (ДхШхВ), мм
|
1860x1150x2170 |
|
Масса, кг
|
1380 |
|
Страна производства
|
Италия |
