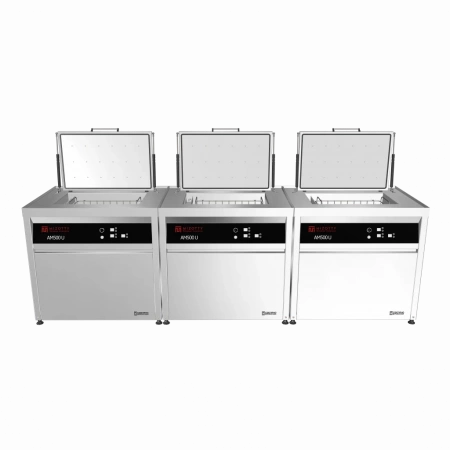

Линия ультразвуковая АМ500 UL

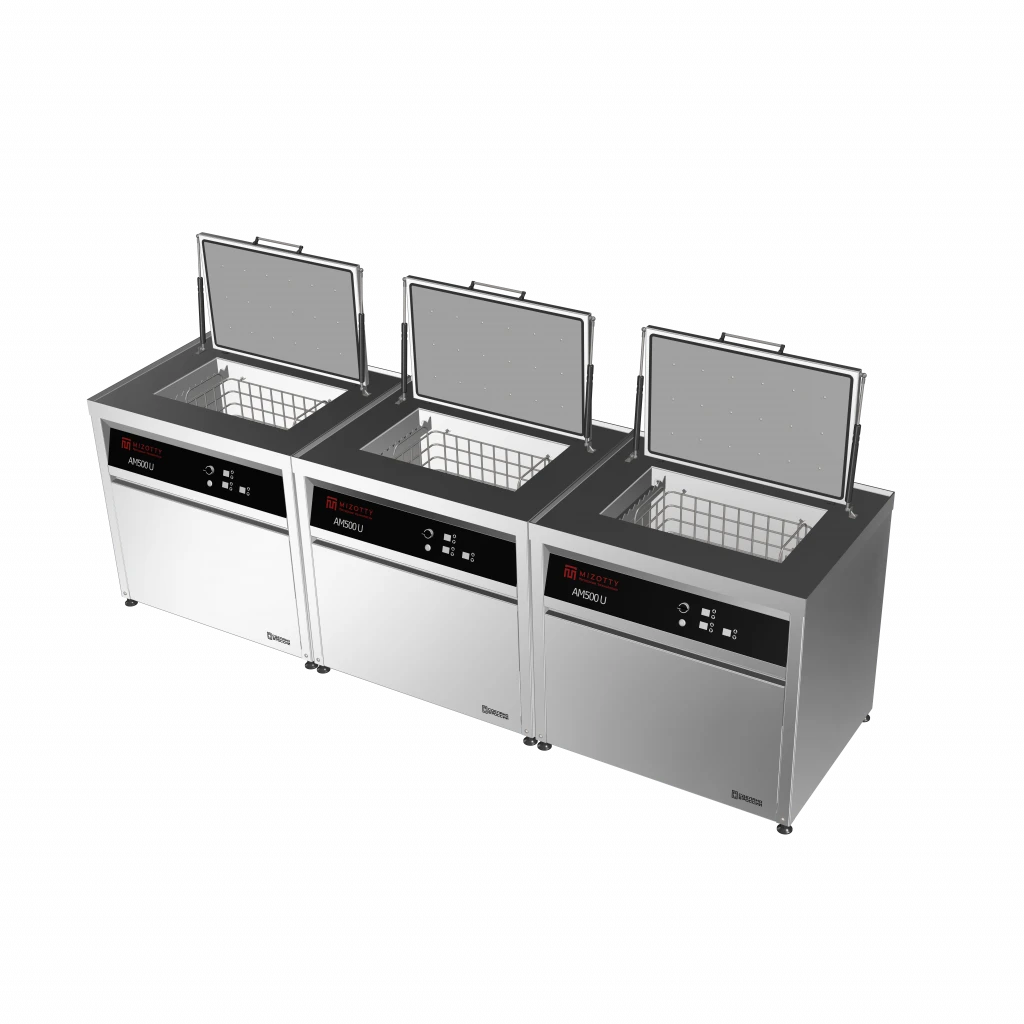

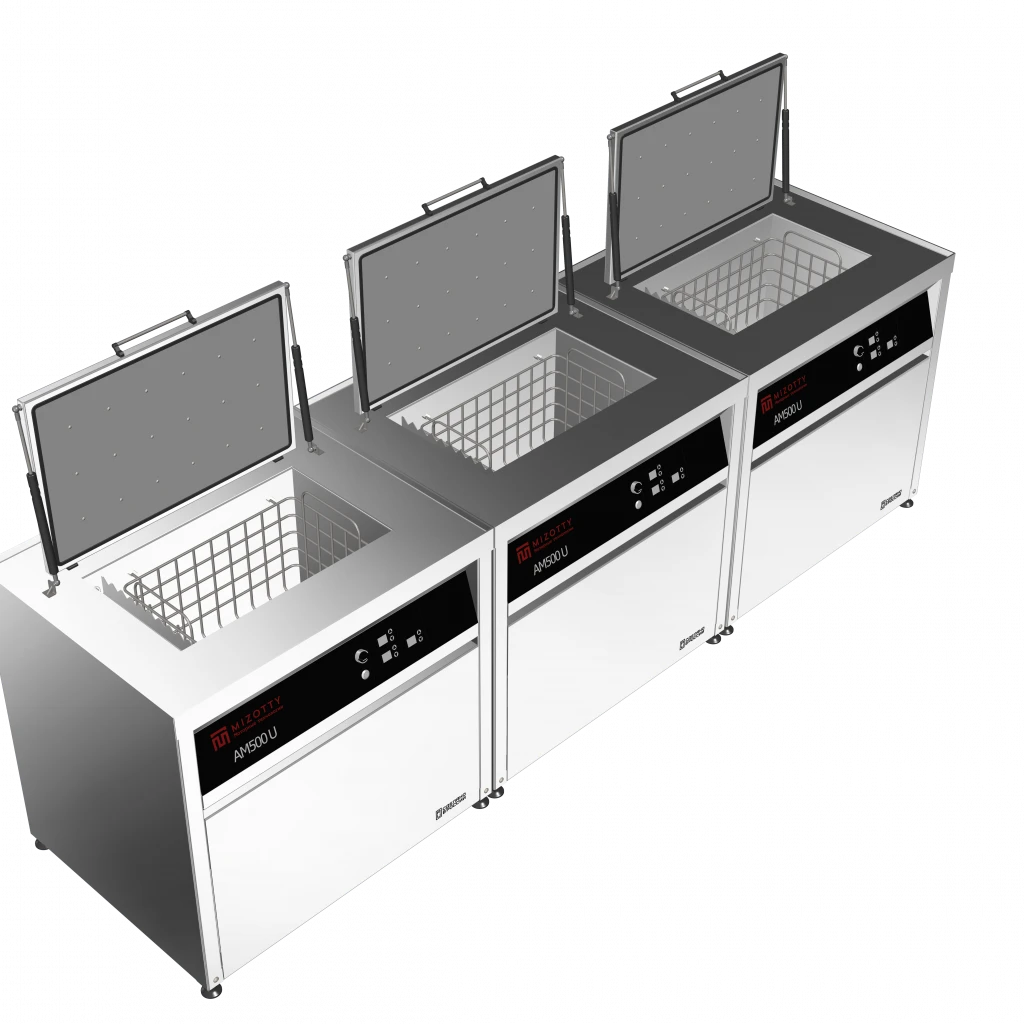

Ультразвуковая линия AM500 UL представляет собой модульную конструкцию, в состав которой входят: ультразвуковая ванна очистки, ультразвуковая ванна ополаскивания и ванна сушки.
Первый и второй модули выполнены в напольном исполнении. Внешний корпус, изготовлен из нержавеющей стали, на фронтальной стороне которого расположена панель управления. Модули устанавливается на виброопорах с возможностью регулировки по высоте. Откидная тепло-шумоизолированная крышка оснащена газлифтами для удобства оператору. В рабочей ёмкости ванн размещены погружные ультразвуковые излучатели, погружные ТЭНы, карман перелива, поплавковый датчик уровня и датчик температуры. Все элементы, контактирующие с рабочей жидкостью изготовлены из материалов инертных к химическому воздействию растворов.
Третий модуль также выполнен в напольном исполнении. Внешний корпус, изготовлен из нержавеющей стали, на фронтальной стороне которого расположена панель управления. Модуль устанавливается на виброопорах с возможностью регулировки по высоте. Откидная тепло-шумоизолированная крышка оснащена газлифтами для удобства оператору. В рабочей ёмкости ванны размещены тепловентиляторы и датчик температуры.
Для загрузки обрабатываемых деталей, в комплект поставки входит комплект корзин, также изготовленных из нержавеющей стали.
Принцип обработки поверхности деталей в ультразвуковой линии с применением водных растворов технического моющего средства (далее ТМС), с показателем pH ≥ 7 и подготовленной воды, заключается в следующем:
На первом этапе обрабатываемую деталь помещают в рабочую ёмкость ультразвуковой ванны с помощью специальной оснастки, таким образом, чтобы она была погружена полностью в очищающую жидкость. Ультразвуковые погружные излучатели, расположенные на донной грани рабочей ёмкости (при необходимости, возможна установка дополнительных излучателей на боковые грани), в процессе работы создают равномерное кавитационное поле в объеме жидкости. В результате, на всю поверхность детали, равномерно воздействуют гидродинамические волны, образованные схлопывающимися кавитационными «пузырьками». Такое механическое воздействие микротечений моющего раствора, позволяет отделять от поверхности детали загрязнения пленочного типа (масложировые загрязнения, эмульсии, остатки СОЖ и т. д.) и твердые частицы (пыль, абразивные частицы, стружка и т. д.). На втором этапе обрабатываемые детали в специальной оснастке перемещают в рабочую ёмкость ванны ополаскивания. Проточной принцип подачи и слива, позволяет постоянно обновлять воду в рабочей ёмкости ванны ополаскивания. Ультразвуковые погружные излучатели, расположенные на донной грани рабочей ёмкости (при необходимости, возможна установка дополнительных излучателей на боковые грани), в процессе работы создают равномерное кавитационное поле в объеме жидкости. В результате, с поверхности обрабатываемых деталей удаляются остатки поверхностно-активных веществ, входящих в состав ТМС, а также возможные остаточные загрязнения после обработки в ультразвуковом модуле очистки. На третьем этапе обрабатываемые детали перемещают в ванну сушки. Расположенные на тыльной грани рабочей ёмкости тепловентиляторы обеспечивают принудительную конвекцию нагретого воздуха. В результате, с поверхности обрабатываемых изделий интенсивно испаряется жидкость, оставшаяся после этапа ополаскивания и детали становятся сухими. При правильно подобранном моющем средстве и параметрах технологического процесса очистки, ультразвуковая линия позволяет повысить производительность участка отмывки.
Рекомендуется:
- при очистке деталей сложной конфигурации
- при очистке деталей с высокими требованиями к степени чистоты поверхности
- при подготовке поверхности деталей перед нанесением PVD/PVC покрытий
Базовая комплектация
- Первый модуль для ультразвуковой очистки
- Второй модуль для ультразвукового ополаскивания
- Третий модуль для сушки
- Система автоматического поддержания температуры раствора с максимальным пределом нагрева 80°С
- Дискретность регулировки температуры нагрева (±1°С)
- Теплоизоляция ёмкости
- Таймер (1 - 99 мин.)
- Дискретность регулировки цикла обработки (±1 мин.)
- Датчик уровня жидкости в ёмкости (попловковый, герконовый)
- Рабочая ёмкость из нержавеющей стали AISI 304 (2,0 мм)
- Корпус излучателя из нержавеющей стали AISI 304 (2,0 мм)
- ТЭНы и фитинги из нержавеющей стали AISI 304
- Панели корпуса, каркас из нержавеющей стали AISI 430
- Загрузочная корзина из нержавеющей стали AISI 304 (2 шт.)
- Откидная крышка с тепло- и шумоизоляцией
- Карман перелива
- Защита от "сухого" пуска, всех электрических систем оборудования
- Тепловентилятор
Технические характеристики
| Габаритные размеры установки (ДхШхВ), мм | 6900х800х900 |
| Высота с открытой крышкой, мм | 1500 |
| Масса установки, кг | 900 |
| Габаритные размеры ёмкости каждого модуля (ДхШхВ), мм | 2000х500х500 |
| Габаритные размеры корзины (ДхШхВ), мм | 1900х450х350 |
| Грузоподъемность корзины, кг | 250 |
| Объем рабочей жидкости первого, второго и третьего модуля, л | 500 |
| Номинальная мощность генератора УЗ для первого модуля, кВт | 3,96 |
| Рабочая частота генератора УЗ для первого модуля, кГц | 35 |
| Количество излучателей для первого модуля, шт. | 3 |
| Номинальная мощность генератора УЗ для второго модуля, кВт | 3,96 |
| Рабочая частота генератора УЗ для второго модуля, кГц | 45 |
| Количество излучателей для второго модуля, шт. | 3 |
| Мощность нагревательных элементов для первого и второго модулей, кВт | 9,0 |
| Производительность тепловентилятора для третьего модуля, м3/ч | 1260 |
| Мощность тепловентилятора для третьего модуля, кВт | 13,5 |
| Количество тепловентиляторов для третьего модуля, шт. | 3 |
| Мощность суммарная установки, кВт | 39,42 |
